LD型電動單梁起重機（1~10噸）

產品介紹

LD型1~10噸電動單梁起重機是由大車運行機構（端梁含車輪組、運行電機、變速箱）、主梁、鋼絲繩電動葫蘆或環鏈葫蘆、起重電氣系統等共同組成的有軌行走起重機，起重量有1、2、3、5、10、16、20、30噸（T）電動單梁起重機，它廣泛用于工廠、倉庫、料場等不同場合吊運貨物，工作環境-25℃~40℃，工作級別為A3、A4、A5級。禁止在易燃易爆、腐蝕性介質環境中使用。該機設有地面和操縱室兩種操作形式。地面分為有線按鈕控制和無線遙控器控制，操縱室有開式、閉式兩種，可根據實際情況分為左或右面安裝兩種形式，入門方向有側面及端面兩種，以滿足用戶在各種不同需要的情況下進行選擇。

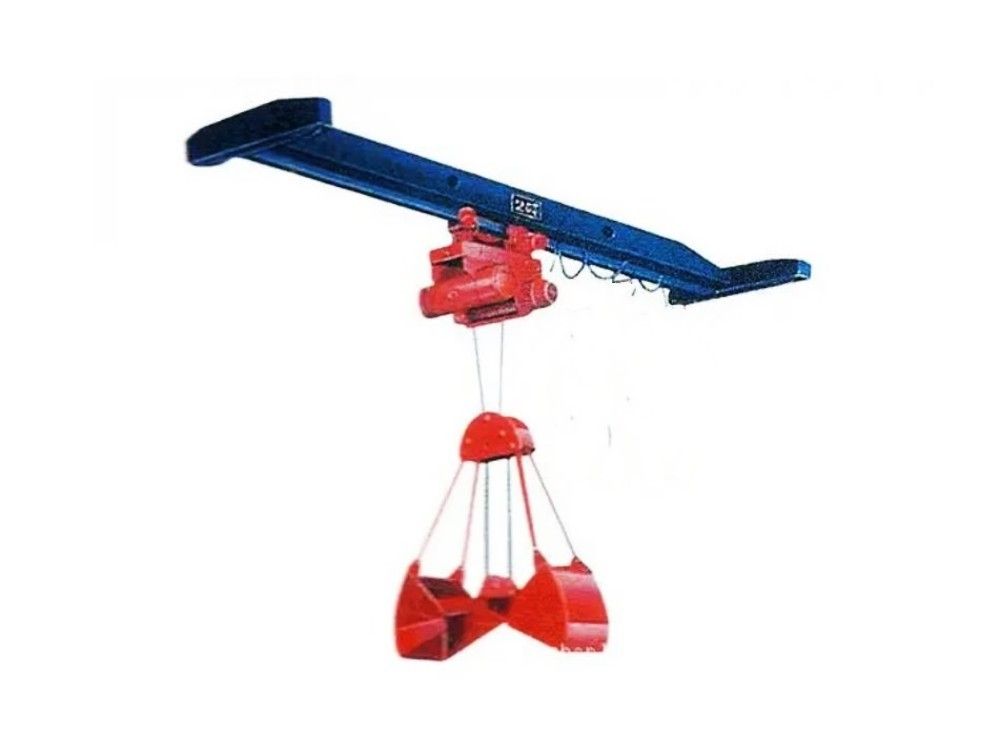

LD型電動單梁起重機主梁與端梁連接設計形式有掛式、半座式、座式加高等，生產廠家并提供非標起重量、起升高度、起升/運行速度、改變控制方式等方面的設計制造、安裝調試、大修改造、修理維修、年檢維保等服務，更多防爆、抓斗、電磁吸盤、冶金耐高溫、歐式新型（低凈空）、懸掛等國標/非標/專用電動單梁起重機廠家品牌、技術參數、圖紙設計、施工方案、報價預算請咨詢客服。

產品說明

產品名稱：電動單梁起重機
別名別稱：單梁天車/航吊/吊機/行車
型號規格：LD型
所屬類別：電動單梁橋式
產品產地：河南新鄉長垣
非標定制：可非標定制
動力形式：三相交流380V-50Hz
是否現貨：定制生產
生產周期：5~10天
供貨范圍：全國
送達方式：自提/送貨上門
是否安裝：安裝另計
售后方式：一年保修

產品圖冊

相關參數

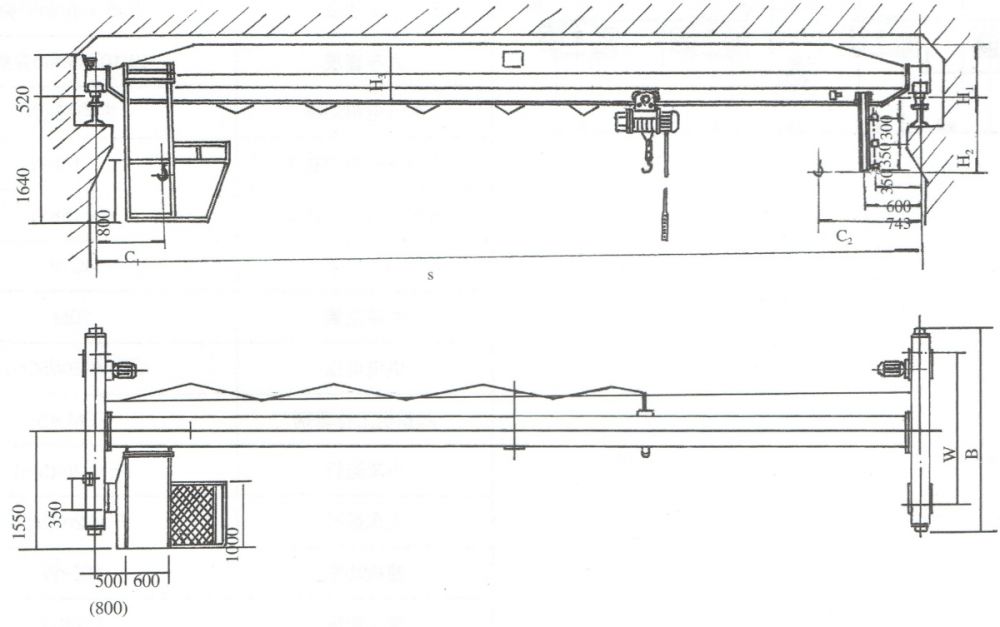

LD型電動單梁起重機外形結構圖


LD型1~10噸電動單梁起重機技術參數配置表

起重機運行機構	運行速度m/min		(地)室20	(地)室30	(室)45	(室)60	(室)75
	速比		58.78	39.38	26.36	19.37	15.88
	電動機	型號	錐形鼠籠			錐形繞線
		功率 kw	ZDY121-4 2x0.8			ZDR 100-4 2x1.5
		轉速r/min	1380
起升機構 (電動葫蘆) 及電動葫蘆運行機構	電動葫蘆型式		MD1型、HC型、 CD1型
	起升速度(m/min)		8/0.8(7/0.7) 3.5(3.5/0.35) 8(7)
	起升高度H(m)		6、9、 12、 18、24、 30
	運行速度(m/min)		20:30
	電動機		錐形鼠籠型
工作級別			中級
電源			380V- 50Hz
車輪直徑			φ270
軌道面寬			37~70

LD型1噸電動單梁起重機技術參數與主要尺寸表

起重量 (t)	跨度 m	起重機總重 (t)	最大輪壓 (t)	最小輪壓 (t)	基本尺寸
起重量 (t)	跨度 m	起重機總重 (t)	最大輪壓 (t)	最小輪壓 (t)	H1	H2	H3	B	C1	C2	W
1	7.5	2.05	1.38	0.40	490	810	550	2500	796	1274	2000 2500
	8	2.09	1.39	0.41
	8.5	2.14	1.40	0.42
	9	2.19	1.42	0.44
	9.5	2.23	1.43	0.45
	10	2.28	1.44	0.46
	10.5	2.32	1.45	0.47
	11	2.37	1.46	0.48
	11.5	2.40	1.47	0.49
	12	2.46	1.48	0.50
	12.5	2.55	1.51	0.53				3000
	13	2.60	1.53	0.55
	13.5	2.64	1.54	0.56
	14	2.69	1.55	0.57
	14.5	2.82	1.58	0.60	530	860	595
	15	2.87	1.60	0.62
	15.5	2.92	1.61	0.63
	16	2.97	1.62	0.64
	16.5	3.02	1.63	0.65
	17	3.07	1.65	0.67
	19.5	3.40	1.74	0.76		870	650	3500			3000
	22.5	3.81	1.84	0.86	580	870	700	3500			3000
	23	4.22/4.72	1.65/1.95	0.98/1.18	885	600	800	3500	1274	796	3000
	23.5	4.28/5.78	1.68/1.98	1.00/1.20
	24	4.34/4.84	1.71/2.01	1.02/1.22
	24.5	4.41/4.91	1.74/2.14	1.04/1.24
	25	4.47/4.97	1.77/2.17	1.06/1.26
	25.5	4.85/5.32	1.80/2.10	1.15/1.20	885	700	900	4000	1274	796	3500
	26	4.91/5.42	1.83/2.14	1.17/1.22
	26.5	4.97/5.48	1.86/2.17	1.19/1.24
	27	5.15/5.65	1.89/2.20	1.21/1.26
	27.5	5.75/6.25	1.92/2.23	1.23/1.28
	28	5.81/6.32	1.95/2.26	1.25/1.30
	28.5	7.11/7.56	2.31/2.61	1.50/1.65	885	800	1000	4500	1274	796	4000
	29	7.12/7.62	2.34/2.64	1.55/1.70
	29.5	7.23/7.72	2.37/2.67	1.60/1.75
	30	7.32/7.80	2.40/2.70	1.65/1.80
	30.5	7.43/7.91	2.43/2.73	1.70/1.85
	31	7.52/8.03	2.46/2.46	1.75/1.90

LD型2~3噸電動單梁起重機技術參數與主要尺寸表

起重量 (t)	跨度 m	起重機總重 (t)	最大輪壓 (t)	最小輪壓 (t)	基本尺寸
起重量 (t)	跨度 m	起重機總重 (t)	最大輪壓 (t)	最小輪壓 (t)	H1	H2	H3	B	C1	C2	W
2	7.5	2.18	1.94	0.40	490	1000	550	2500	1292.5	871.5	2000
	8	2.22	1.95	0.41
	8.5	2.26	1.96	0.42
	9	2.32	1.98	0.44
	9.5	2.36	1.99	0.45
	10	2.40	2.00	0.46
	10.5	2.45	2.01	0.47
	11	2.50	2.02	0.48
	11.5	2.61	2.05	0.51		1050	595
	12	2.66	2.06	0.52
	12.5	2.75	2.09	0.55				3000
	13	2.80	2.11	0.57
	13.5	2.85	2.12	0.58
	14	2.90	2.13	0.59
	14.5	3.03	2.17	0.63	580
	15	3.09	2.18	0.64		1060	700				2500
	15.5	3.14	2.19	0.65
	16	3.20	2.21	0.67
	16.5	3.25	2.22	0.68
	17 19.5	3.31 4.25	2.23 2.48	0.69 0.94	660	1080	800	3500			3000
	22.5	5.07	2.68	1.14	830	1120	900	3500			3000
	23	4.88/5.30	223/2.34	1.10/1.21	1050	800	1000	3500	1292.5	871.5	3000
	23.5	4.86/5.36	2.25/2.36	1.12/1.23
	24	4.94/5.66	2.27/2.38	1.14/1.25
	24.5	5.24/5.96	2.29/2.40	1.16/1.27
	25	5.54/6.26	2.30/2.43	1.18/1.29
	255	5.84/592	235/2.47	2.25/2.40	1060	900	1100	4000	1292.5	871.5	3500
	26	6.14/6.22	2.38/2.51	2.31/2.46
	26.5	6.44/6.08	2.42/2.55	2.37/2.52
	27	6.74/6.38	2.46/2.59	2.43/2.58
	27.5	7.04/7.68	2.50/2.63	2.49/2.64
	28	7.34/7.98	2.53/2.67	2.55/2.69
	28.5	7.54/8.18	2.70/2.85	1.60/1.75	1050	1000	1200	4500	1292.5	871.5	3000
	29	7.74/8.38	2.75/2.90	1.65/1.80
	295	7.94/8.58	2.80/2.95	1.70/1.85
	30	8.14/8.78	2.85/3.00	1.75/1.90
	30.5	8.34/9.08	2.90/3.05	1.80/1.95
	31	8.64/9.28	2.95/3.10	1.85/2.00
3	7.5	2.28	2.45	0.41	530	1150	650	2500	818.5	1291	2000
	8	2.33	2.46	0.42
	8.5	2.38	2.48	0.44
	9	2.43	2.49	0.45
	9.5	2.48	256	0.46
	10	2.53	2.52	0.48
	10.5	2.58	2.53	0.49
	11	2.64	2.54	0.50
	11.5	2.72	2.50	0.52	580		700
	12	2.78	2.58	0.54
	12.5	2.87	2.61	0.57				3000			2500
	13	2.93	2.62	0.58
	13.5	2.99	2.64	0.60
	14	3.04	2.65	0.61
	14.5	3.57	2.78	0.74	660	1170	800
	15	3.65	2.80	0.76
	15.5	3.71	2.82	0.78
	16	3.78	2.84	0.80
	16.5	3.85	2.85	0.81
	17	3.93	2.87	0.83
	19.5	4.68	3.10	1.06	830	1185	900	3500			3000
	22.5	5.23	3.24	1.20	890	1210	1000	3500			3000
	23	6.4/6.85	3.05/3.20	1.35/1.45	1285	800	1100	3500	1291	818.5	3000
	23.5	6.52/7.02	3.07/3.22	1.40/1.50
	24	6.62/7.13	3.09/3.24	1.45/1.55
	24.5	6.73/7.24	3.11/3.26	1.50/1.60
	25	6.84/7.41	3.13/3.28	1.55/1.65
	25.5	7.02/7.52	3.30/3.45	1.65/1.85	1285	900	1200	4000	1291	818.5	3500
	26	7.12/7.63	3.33/3.48	1.69/189
	26.5	7.34/7.82	3.36/3.51	1.73/1.93
	27	7.43/7.91	3.39/3.54	1.77/1.97
	27.5	7.50/8.03	3.42/3.57	1.81/2.01
	28	7.63/8.12	3.45/3.60	1.85/2.05
	28.5	8.30/8.85	3.65/3.80	1.95/2.15	1285	1000	1300	4500	1291	818.5	3000
	29	8.43/8.95	3.68/3.83	1.99/2.19
	29.5	8.56/9.13	3.71/3.86	2.04/2.24
	30	8.73/9.35	3.74/3.89	2.08/2.28
	30.5	8.86/9.45	3.77/3.92	2.12/2.32
	31	8.98/9.60	3.80/3.95	2.15/2.35

LD型5~10噸電動單梁起重機技術參數與主要尺寸表

起重量 (t)	跨度 (m)	起重機總重 (t)	最大輪壓 (t)	最小輪壓 (t)	基本尺寸
起重量 (t)	跨度 (m)	起重機總重 (t)	最大輪壓 (t)	最小輪壓 (t)	H1	H2	H3	B	C1	C2	W
5	7.5	2.54	3.58	0.42	580	1380	720	2500	841.5	1310	2000
	8	2.60	3.59	0.43
	8.5	2.65	3.60	0.44
	9	2.71	3.62	0.46
	9.5	2.77	3.63	0.47
	10	2.82	3.65	0.49
	10.5	2.88	3.66	0.50
	11	2.91	3.67	0.51
	11.5	3.35	3.78	0.62	660	1400	810
	12	3.42	3.80	0.64				3000
	12.5	3.52	3.83	0.67
	13	3.61	3.85	0.69							2500
	13.5	3.67	3.87	0.71
	14	3.74	3.89	0.73
	14.5	4.09	3.98	0.82	830	1415	910
	15	4.19	4.00	0.84
	15.5	4.27	4.02	0.86
	16	4.34	4.04	0.88
	16.5	4.42	4.06	0.90
	17	4.52	4.08	0.92
	19.5	4.97	4.23	1.07	890	1440	1010	3500			3000
	22.5	6.05	4.50	1.34	950	1485	1110	3500			3000
	23	6.31/6.80	4.10/4.25	1.45/1.55	1460	900	1200	3500	1274	796	3000
	23.5	6.43/6.96	4.14/4.29	1.47/1.57
	24	6.55/7.12	4.18/4.33	1.498/1.59
	24.5	6.67/7.20	4.22/4.37	1.51/1.61
	25	6.79/7.25	4.25/4.40	1.53/1.63
	25.5	7.74/8.25	4.50/4.63	1.85/1.94	1460	950	1250	3500	1274	796	3000
	26	7.88/8.32	4.58/4.66	1.88/1.97
	26.5	8.01/8.56	4.61/4.69	1.91/2.00
	27	8.23/8.78	4.64/4.72	1.94/2.03
	27.5	8.35/8.90	4.67/4.75	1.97/2.06
	28	8.32/8.90	4.65/4.78	2.0/2.09
	28.5	9.10/9.65	4.85/5.10	2.20/2.35	1460	1050	1350	4000	1274	796	4500
	29	9.21/9.76	4.90/5.15	2.24/2.39
	29.5	9.38/9.98	4.95/5.20	2.28/2.44
	30	9.43/10.1	5.00/5.25	2.32/2.48
	30.5	9.58/10.2	5.05/5.30	2.36/2.52
	31	9.72/10.43	5.10/5.32	2.40/2.55
10	7.5	3.245	5.098	0.649	830	1470	900	2000	1230	1830	2000
	8	3.329	5.178	0.666
	8.5	3.414	5.252	0.683
	9	3.514	5.323	0.703
	9.5	3.615	5.385	0.723
	10	3.683	5.414	0.737
	10.5	3.768	5.499	0.754
	11	4.020	5.593	0.804
	11.5	4.111	5.643	0.8222	890	1495	1000	2500			2500
	12	4.202	5.692	0.84
	12.5	4.292	5.738	0.858
	13	4.402	5.787	0.88
	13.5	4.493	5.830	0.899
	14	4.584	5.872	0.917
	14.5	4.749	6.422	0.95	950	1540	1110
	15	4.852	6.448	0.96
	15.5	4.956	6.504	0.97
	16	5.092	6.568	1.0184
	16.5	5.194	6.594	1.039
	17	5.298	6.649	1.06	1010	1600	1150
	19.5	5.818	6.891	1.28	1010	1600	1150	3000			3000
	22.5	7.550	7.8	1.55	1150	1640	1200	3000			3000
	23	7.90/8.30	6.9/7.1	1.6/1.8	1650	1000	1300	3500	1830	1230	3000
	23.5	7.38/7.90	6.93/7.13	1.65/1.85
	24	7.50/8.05	6.98/7.16	1.70/1.90
	24.5	7.62/8.12	7.02/7.18	1.75/1.95
	25	7.75/8.30	7.05/7.20	1.8/2.0
	25.5	8.71/9.21	7.25/7.40	2.10/2.25	1650	1050	1350	4000	1830	1230	3500
	26	8.86/9.41	7.31/7.46	2.14/2.29
	26.5	9.01/9.51	7.37/7.52	2.18/2.33
	27	9.16/9.71	7.43/7.58	2.22/2.37
	27.5	9.31/9.82	7.49/7.64	2.29/2.41
	28	9.46/9.96	7.55/7.70	2.30/2.45
	28.5	9.86/10.4	7.60/7.86	2.40/2.55	1650	1100	1400	4500	1830	1230	4000
	29	10.7/11.2	7.66/7.91	2.47/2.62
	29.5	10.85/11.32	8.72/7.97	2.54/2.69
	30	11.01/11.52	7.78/8.03	2.61/2.76
	30.5	11.26/11.78	7.84/8.09	2.68/2.83
	31	11.41/11.92	7.90/8.15	2.75/2.90
