MW(Z)電磁鼓式制動器

產品介紹

MW、MWZ型電磁鼓式制動器型號規格有：MWZ160-80、MWZ200-160、MWZ315-630型和MW200-160、MW250-315、MW315-630、MW400-1250、MW500-2500、MW630-5000、MW710-8000、MW800-10000型等，鼓式制動器廣泛用于起重機械、運輸、冶金、港口、碼頭、建筑機械等機械驅動裝置的減速或制動。根據用戶要求，可生產各種常開、防爆及非標制動器產品。

MW、MWZ型電磁鼓式制動器生產廠家還為用戶提供YWZB、YWZ3B、YWZ8、YWZ9(YWZ5）、YWZ4B、YW、YW-L、YW-E、TWZ(B)、YWZ13、YWZ2、JZ、ZWZA、ZWZ2、ZWZ3鼓式制動器，廠用防爆、廠用BZES隔爆封閉式制動器、礦用DYW防爆制動器，YPZ2ⅠⅡⅢ、YPZ2ⅣⅤⅥ、DAZ、SE/SH、SB/SBD、YZ、DCPZ、BNM、QP12.7等盤式制動器，YLBZ(液壓輪邊制動器)、YFX(電力液壓防風鐵楔制動器)、YJGQ(液壓夾軌器)等防風制動器，ED1\YT1系列電力液壓推動器、ZED交流直流兩用電力液壓推動器、BYT1\BEd系列隔爆式電力液壓推動器、EDX系列電力液壓推動器等驅動裝置（液壓罐、制動器電機）、制動瓦塊、制動器架子等成套\零部件及相關產品的設計制造（定制）和配件批發零售、安裝修理維修等服務，更多國標/非標/專用工業制動器廠家品牌、技術參數、安裝尺寸圖紙、價格請咨詢客服。

產品說明

產品名稱：MW(Z)電磁鼓式制動器
別名別稱：抱閘/制動剎車
型號規格：MW、MWZ型
所屬類別：電磁鼓式
是否現貨：部分現貨
生產周期：7~10天
供貨范圍：全國
送達方式：自提或快遞托運
是否安裝：安裝另計
售后方式：一年保修

產品圖冊

MW、MWZ型電磁鼓式制動器

相關參數

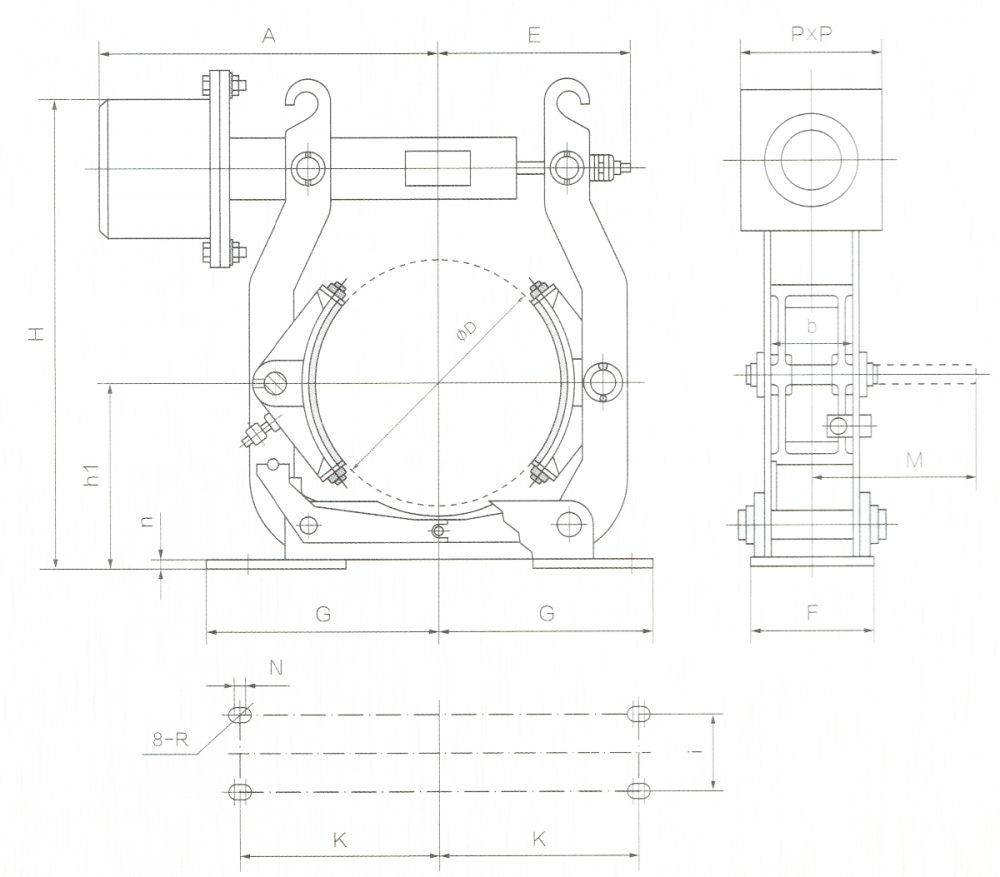

MW、MWZ型電磁鼓式制動器外形尺寸圖


MW、MWZ型電磁鼓式制動器技術表

制動器型號	制動力矩(N.m)	退距	配用電磁鐵							重量	總重量
			型號	額定吸力(N)		最大行程/初始行程	額定電流(A)
			型號	通電持續率 25%	通電持續率 40%	最大行程/初始行程	通電持續率 25%	通電持續率 40%
MWZ160-80	80	0.5	DTZ-160	1000	800	3	1.3	0.8		15	27.8
MWZ200-160	160	0.6	DTZ-200	1000	800	3	1.3	0.8		15	34
MWZ315-630	630	0.6	DTZ-315	2800	1800	3.5	2.3	1.4		33	110
MW160-80	80	0.5	DT-160	通電持續率	額定吸力(N)	6/3	工作頻率(C/h)	電流(A)		3.5	17
				通電持續率	額定吸力(N)		工作頻率(C/h)	起動	工作
				100%	1000		1200	2.0	0.02
MW200-160	160	0.6	DT-200	100%	1000	6/3	1200	2.0	0.02	5	30
MW250-315	315	0.6	DT-250	100%	2800	7/3.5	1200	2.5	0.02	7	42
MW315-630	630	0.8	DT-315	100%	2800	7/3.5	900	3	0.025	12	90
MW400-1250	1250	0.8	DT-400	100%	5000	8/4	900	3	0.03	17	158
MW500-2500	2500	1.0	DT-500	100%	5000	8/4	600	4.5	0.035	36	204
MW630-5000	5000	1.0	DT-630	100%	10000	9/5	600	8	0.06	65	355
MW710-8000	8000	1.25	DT-710	100%	15000	10/6	600	11	0.08	100	403
MW800-10000	10000	1.25	DT-800	100%	18000	11/6	600	14	0.15	135	702

MW、MWZ型電磁鼓式制動器主要尺寸數據表

制動器型號	A	b	D	E	F	G	G1	H	h1	i	K	M	P	N	n	R
MW160-80	240	65	160	165	85	145	65	341	132	55	130	149	132	5	8	7
MW200-160	270	70	200	210	90	165	75	390	160	55	145	165	132	6	10	7
MW250-315	330	90	250	246	100	200	100	518	190	65	180	207	167	10	12	9
MW315-630	369	110	315	306	115	245	135	626	230	80	220	228	167	10	14	9
MW400-1250	470	140	400	380	160	310	150	764	280	100	270	284	243	12	14	11
MW500-2500	560	180	500	440	180	365	185	895	340	130	325	343	243	12	21	11
MW630-5000	650	225	630	460	220	450	280	1020	420	170	400	422	271	15	20	13.5
MW710-8000	775	255	710	535	240	500	300	1135	470	190	450	447	350	15	25	13.5
MW800-10000	835	265	800	660	280	570	300	1315	530	210	520	410	400	15	28	13.5
MWZ160-80	240	65	160	165	85	145	65	341	132	55	130	149	132	5	8	7
MWZ200-160	270	70	200	210	90	165	75	390	160	55	145	165	132	6	10	7
MWZ315-630	369	110	315	306	115	245	135	626	230	80	220	228	167	10	14	9

主要特點

★使用安全可靠，動作頻率快，高效節能；

★綠色環保，無石棉襯墊；

★等退距裝置，避免制動襯墊浮貼制動輪；

符合標準

★制動器安裝尺寸和制動器力矩參數符合JB/ZQ4388-2006標準，技術標準符合JB/T7685-2006。

使用條件

★環境溫度-20℃~40℃;

★交流380V50Hz電源，MWZ型為直流電源，額定電壓為220V；

★使用地點的海拔高度不超過2000米；

★周圍工作環境中不得有易燃、易爆及腐蝕性和破壞絕緣的氣體及導電塵埃；

★戶外雨雪侵蝕或有腐蝕性氣體和介質應采用防腐型產品；

★空氣相對濕度不大于90%。
