BZDS1隔爆型雙速錐形轉子三相異步電動機

產品介紹

BZDS₁隔爆型雙速錐形轉子三相異步電動機，本電動機為隔爆型(Exd Ⅱ CT4Gb)、(Exd Ⅱ BT4Gb)錐形轉子電動機(以下簡稱電動機)，外殼防護等級為IP44/54，接線盒防護等級為IP54，冷卻方式為IC0041。本電動機符合GB3836.1-2010、GB3836.2-2010《爆炸性環境用防爆電氣設備隔爆型電氣設備“d”》的規定，制成隔爆型。防爆標志為EXd Ⅱ CT4Gb、Exd Ⅱ BT4Gb，適用工廠有ⅡA~ⅡC級，引燃溫度組別T,~T，組的可燃性氣體或蒸汽與空氣形成的爆炸性混合物的場所，作為起重機械電力傳動用。

廠家提供BZDS₁隔爆型雙速錐形轉子三相異步電動機設計制造（定制）和電機配件批發零售、安裝修理維修等服務，更多國標/非標/專用起重電機廠家品牌、技術參數、安裝尺寸圖紙、價格請咨詢客服。

產品說明

產品名稱：隔爆型雙速錐形轉子三相異步電動機
別名別稱：防爆電機/防爆馬達
型號規格：BZDS1
所屬類別：錐形轉子
產品產地：河南新鄉
非標定制：承接非標定制
動力形式：三相交流380V-50Hz
是否現貨：部分現貨
生產周期：15~20天
包裝形式：無
供貨范圍：全國
送達方式：自提/代辦貨運
是否安裝：安裝另計
售后方式：一年保修

產品圖冊

BZDS1隔爆型雙速錐形轉子三相異步電動機

相關參數

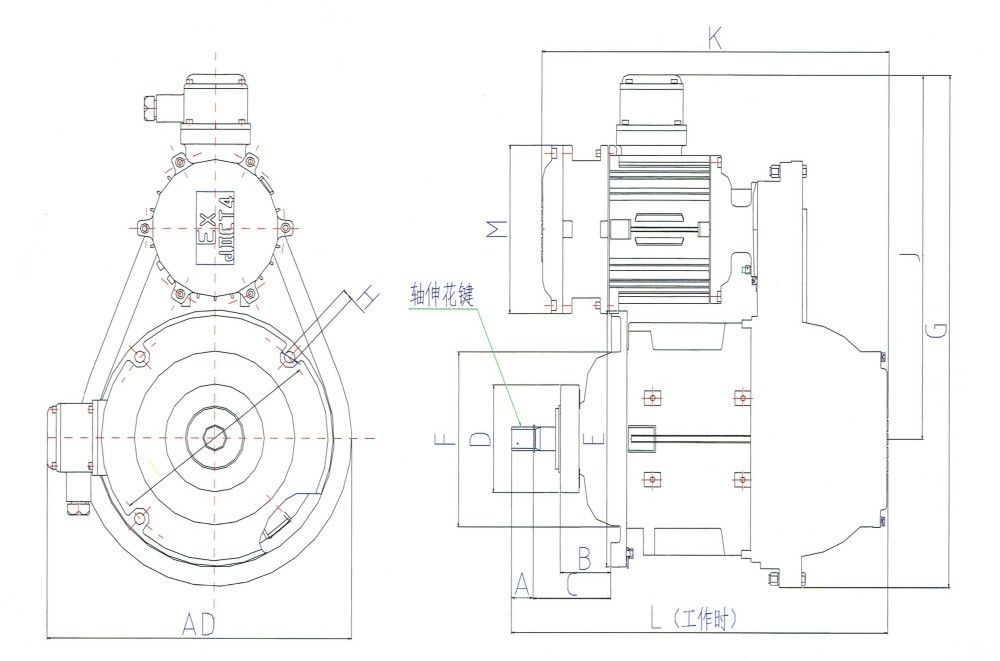

BZDS₁隔爆型雙速錐形轉子三相異步電動機外形尺寸圖


BZDS₁隔爆型雙速錐形轉子三相異步電動機外形及安裝尺寸表

			尺寸代號
型號	功率（Kw）	軸伸花鍵	A	B	C	D	E	F	G	H	1	J	K	L	M	AD
BZDS₁21-4	0.8/0.4	6D-20d9x16x4c11	24	61	71	Φ110	Φ220	Φ177	507	Φ9	Φ194	335	425	411	Φ153	331
BZDS₁22-4	1.5/0.4	6D-20d9x16x4c11	24	61	71	Φ110	Φ235	Φ179	507	Φ13.5	Φ205	335	425	411		331
BZDS₁31-4	3.0/0.4	6D-28d9x23x6c11	30	81	107	Φ120	Φ290	Φ220	581		Φ260	383	446	515		430
BZDS₁32-4	4.5/0.4	6D-28d9x23x6c11	30	77	98	Φ120	Φ320	Φ223	581		Φ286	383	446	507		430
BZDS₁41-4	7.5/0.8	10D-35d9x28x4c11	35	97	120	Φ160	Φ380	Φ260	759	Φ17.5	Φ340	540	556	600	Φ250	488
BZDS₁51-4	13/1.5	10D-40d9x32x5c11	38	137	172	Φ200	Φ455	Φ300	796		Φ415	568	457	738		533
BZDS₁52-4	18.5/2.2	10D-45d9x36x5c11	55	157	187	Φ200	Φ455	Φ450	796		Φ415			806
BZDS₁52-4	18.5/2.2	10D-45d9x36x5c11	55	157	187	Φ200	Φ530	Φ450	833		Φ490			806

BZDS₁隔爆型雙速錐形轉子三相異步電動機主要技術參數表

型號	功率 kW	工作電壓	額定轉速 r/min	額定電流 A	起動電流 A	功率因數 COSΦ	效率 %	堵轉 轉矩／額定轉矩	最大轉矩／額定轉矩	轉動慣量 Kg/㎡	額定電壓下軸向磁拉力（N）	彈簧工作壓力 (N)	制動力矩Nm	接法
BZDM₁12-4	0.4	380V ±5%	1380	1.26	7	0.72	67	2.0	2.0	0.016	147	110.74	4.41	Y
BZDS₁21-4	0.8/0.4		1380/138	2.40/1.26	13/7		70	2.5	2.5	0.036	235.2	152.9	8.34/4.41	Y
BZDM₁21-4	0.8		1380	2.40	13		70	2.5	2.5	0.036	235.2	152.9	8.34	Y
BZDS₁22-4	1.5/0.4		1380/138	4.2/1.26	24/7	0.74	73	2.5	2.5	0.045	352.8	273.4	16.6/4.41	Y
BZDM₁22-4	1.5		1380	4.2	24	0.74	73	2.5	2.5	0.045	352.8	273.4	16.6	Y
BZDM₁23-4	2.2		1380	6	30	0.75	75	2.6	2.6	0.050	510.6	290.5	27.44	Y
BZDS₁31-4	3.0/0.4		1380/138	7.5/1.26	45/7	0.77	79	2.7	2.7	0.130	725.2	460.6	34.32/4.41	Y
BZDS₁32-4	4.5/0.4		1380/138	10.82/1.26	65/7	0.80	79	2.7	2.7	0.160	960	676.2	49.03/4.41	Y
BZDS₁41-4	7.5/0.8		1400/138	17.8/2.40	110/13	0.80	80	3.0	3.0	0.390	1449	882	83.30/8.34	Y
BZDS₁51-4	13/1.5			51.44/4.2	180/24	0.82	81	3.0	3.0	1.100	1940	1033.9	147.1/16.6	Y
BZDS₁52-4	18.5/2.2			72.23/6	229/30	0.82	82	3.0	3.0	1.151	1999	1479.8	245.25/27.44	Y
