SBD系列液壓安全制動器
產品介紹
SBD系列液壓安全制動器主要型號有:SBD-100、SBD-125、SBD-160、SBD-200、SBD-250型等,SBD系列液壓安全制動器廣泛用于起重、運輸、冶金、礦山、港口、建筑等機械中各種機構的制動和減速。
SBD系列液壓安全制動器貨源產地生產廠家還為用戶提供YWZB、YWZ3B、YWZ8、YWZ9(YWZ5)、YWZ4B、YW、YW-L、YW-E、TWZ(B)、YWZ13、YWZ2、MW(Z)、JZ、ZWZA、ZWZ2、ZWZ3鼓式制動器,廠用防爆、廠用BZES隔爆封閉式制動器、礦用DYW防爆制動器,YPZ2ⅠⅡⅢ、YPZ2ⅣⅤⅥ、DAZ、SE/SH、YZ、DCPZ、BNM等盤式制動器,QP系列氣動鉗盤式制動器、YLBZ液壓輪邊制動器、YFX液壓防風鐵楔制動器、YJGQ(液壓夾軌器)等防風制動器,ED1\YT1系列電力液壓推動器、ZED交流直流兩用電力液壓推動器、BYT1\BEd系列隔爆式電力液壓推動器、EDX系列電力液壓推動器等驅動裝置(液壓罐、制動器電機)、制動瓦塊、制動器架子等成套\零部件及相關產品的設計制造(定制)和配件批發零售、安裝修理維修等服務。更多制動器的設計制造安裝規范、認證標準、結構形式、材質工藝、工作原理、產品特性、制動力矩/退距、額定電流、通電持續率、功率、型號規格、技術參數、安裝使用注意事項說明、常見問題故障排除與維護保養重點以及出廠價格等請聯系客服咨詢。
產品說明
- SBD系列液壓安全制動器
- 抱閘/液壓抱閘
- SBD系列型
- 工業制動器
- 河南新鄉、焦作
- 可定制
- 部分少量現貨
- 5~12天
- 不限
- 自提或物流托運
- 安裝另議
- 一年保修
- 河南長垣
產品圖冊
相關參數
SBD系列液壓安全制動器外形尺寸及安裝示意圖

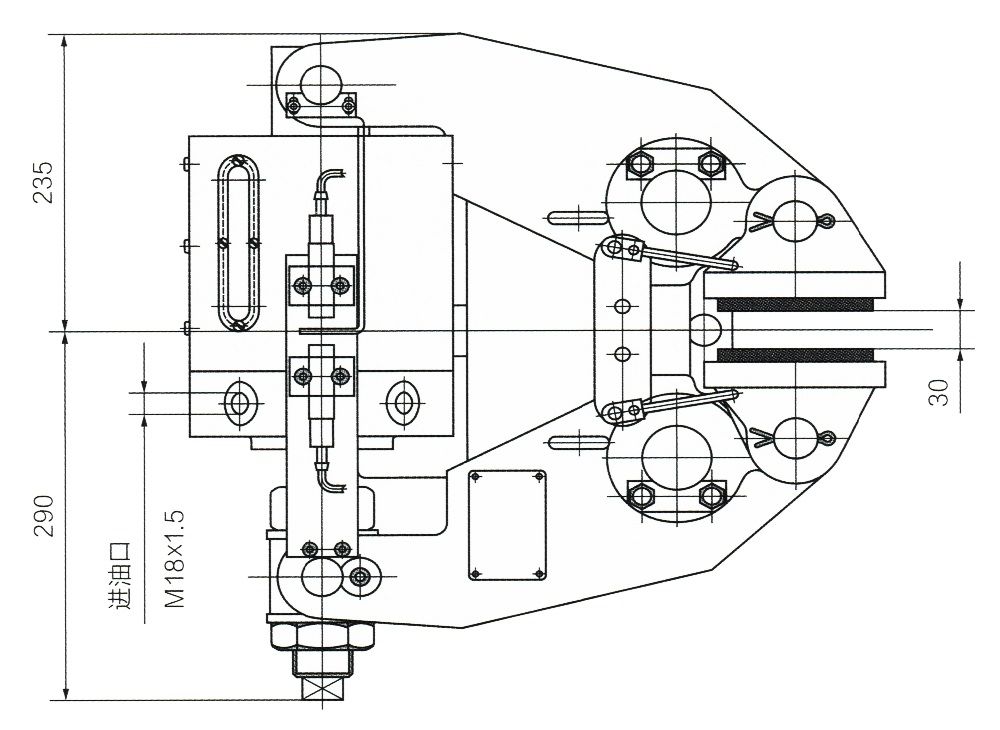

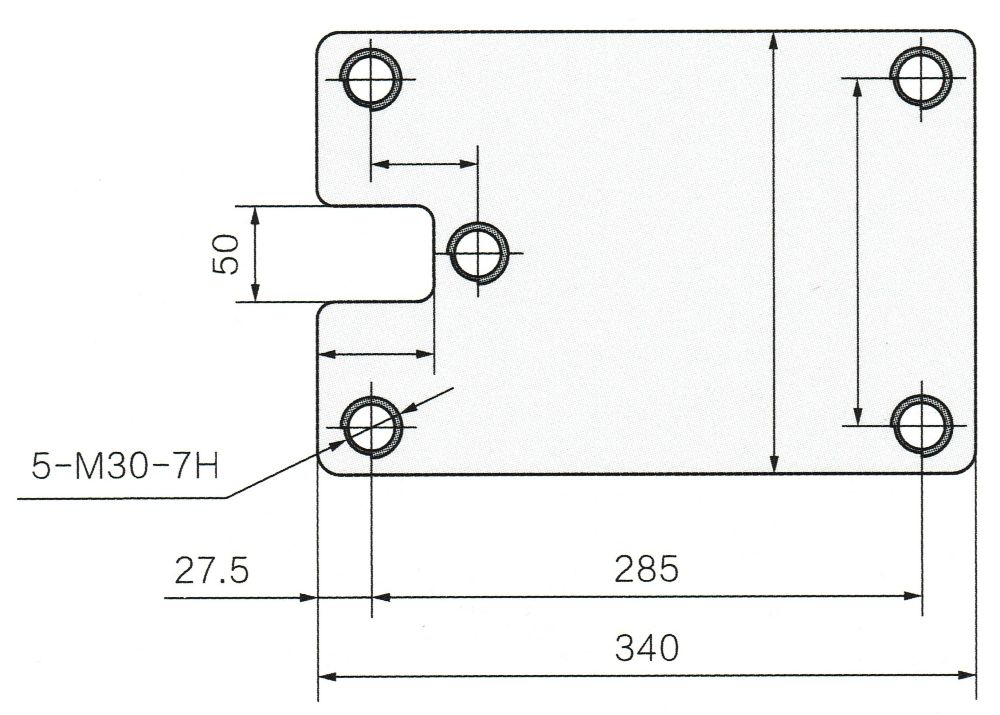

外形尺寸圖 | 底板連接尺寸圖 |
![]() | ![]() |

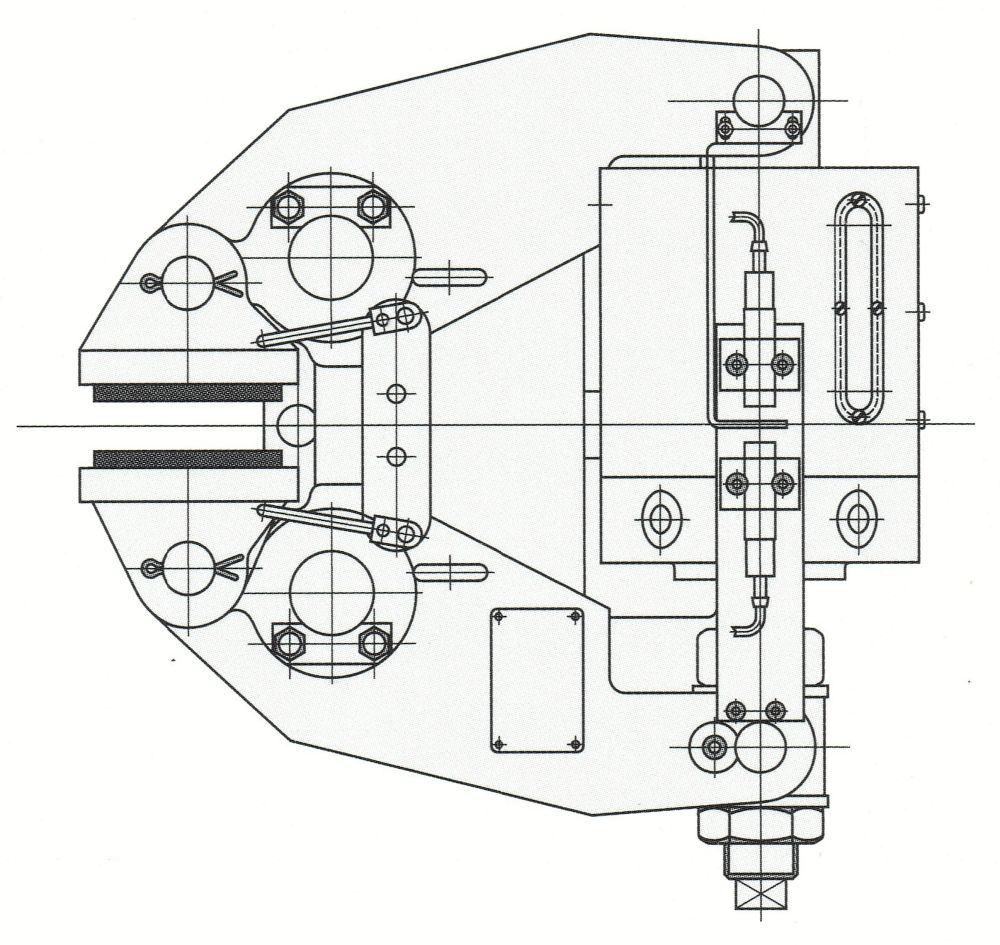

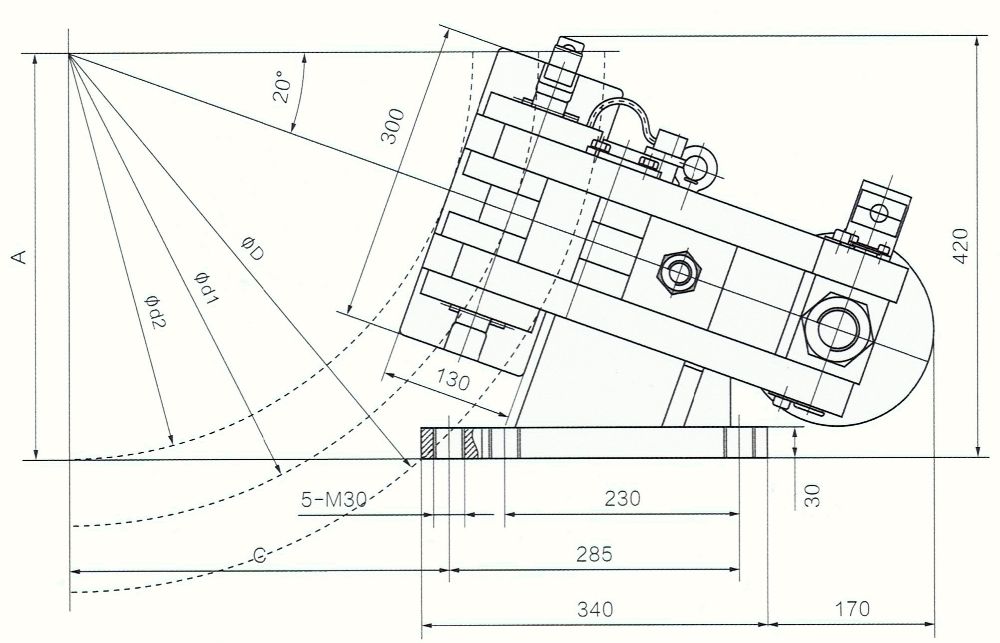

安裝形式圖:Ⅱ型 | 安裝形式圖:Ⅰ型 |
匹配液壓站型號 一拖一、一拖二:YZ1-20-10 一拖四:YZ2-20-20 | ![]() |

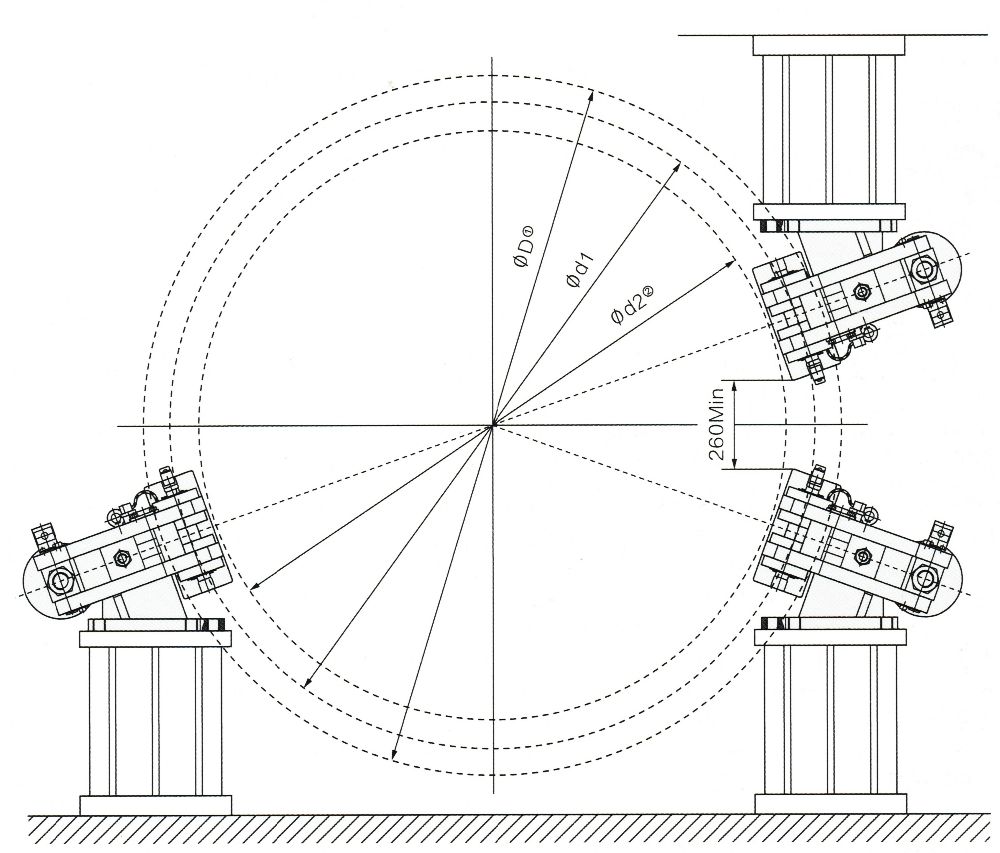

安裝示意圖 | |

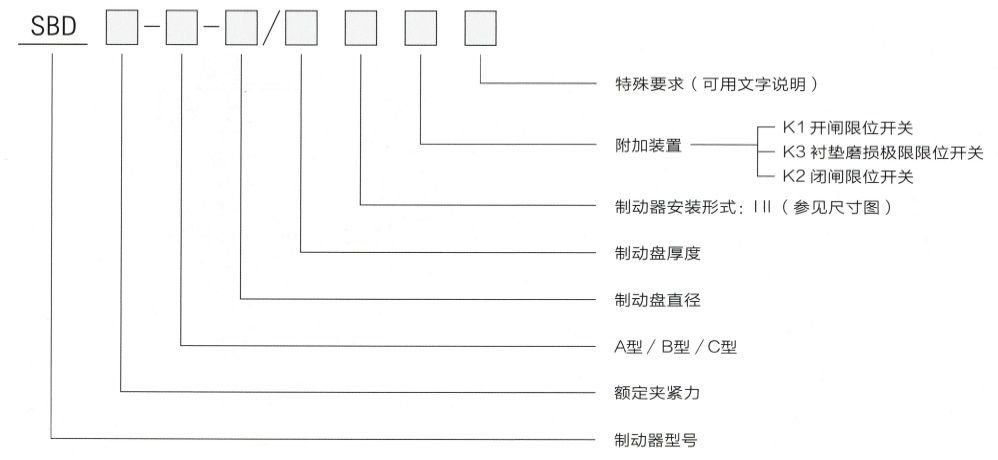

![]() | ★制動力矩:M=μxd1xF(Nm) ★式中: μ-摩擦系數取值 μ= 0.35 d1-制動盤計算摩擦直徑,d1=D-130(mm) F-制動時總夾緊力(KN) ●注:制動盤盤徑用于800<DD<1800 如需其它盤徑請與我們聯系 d2-允許的最大卷筒或聯接外徑,d2=D-270(mm) 型號意義: 例:SBD250-1600x30 I K1表示額定夾 緊力為250KN,帶開閘限位開關,I型安 裝的安全制動器制動盤直徑為1600mm, 盤厚為300mm。 |
SBD系列液壓安全制動器技術參數和外形尺寸表
制動器型號 | 總夾緊力(KN) | 制動力(KN) | 油缸工作壓力 | 開閘油量 | 開閘間隙 | 重量(Kg) | A(mm) | C(mm) | d1(mm) | d2max (mm) | D(mm) |
SBD-100 | 100 | 72 | 70 | 70 | 0.75-1.5 | 195 | 0.171?D+220 | 0.470ΦD-127 | ΦD-135 | ΦD-270 | Φ800≤ΦD≤Φ800 |
SBD-125 | 125 | 90 | 90 | 90 | 0.75-1.5 | 195 | |||||
SBD-160 | 160 | 115 | 110 | 110 | 0.75-1.25 | 195 | |||||
SBD-200 | 200 | 144 | 100 | 100 | 0.75-1.5 | 235 | |||||
SBD-250 | 250 | 180 | 120 | 120 | 0.75-1.25 | 235 | |||||
注:SBD-A系列安全制動器為原型號SBD體系列安全制動器。 |
