SH液壓失效保護盤式制動器
產品介紹
SH系列液壓失效保護盤式制動器與鼓式制動器相比具有結構緊湊，制動力大、安裝方便等優點，它主要用于起重、運輸、冶金、礦山、港口、建筑機械、電纜、吊索設備、風力發電機、紡織機械等各種行業的多種機械驅動配套的機械制動或減速。
產品說明
- SH液壓失效保護盤式制動器
- 抱閘/盤式抱閘
- SH系列型
- 工業制動器
- 河南新鄉、焦作
- 可定制
- 部分現貨
- 3~10天
- 全國不限
- 自提或物流托運
- 安裝另議
- 一年保修
- 河南長垣
產品圖冊
相關參數

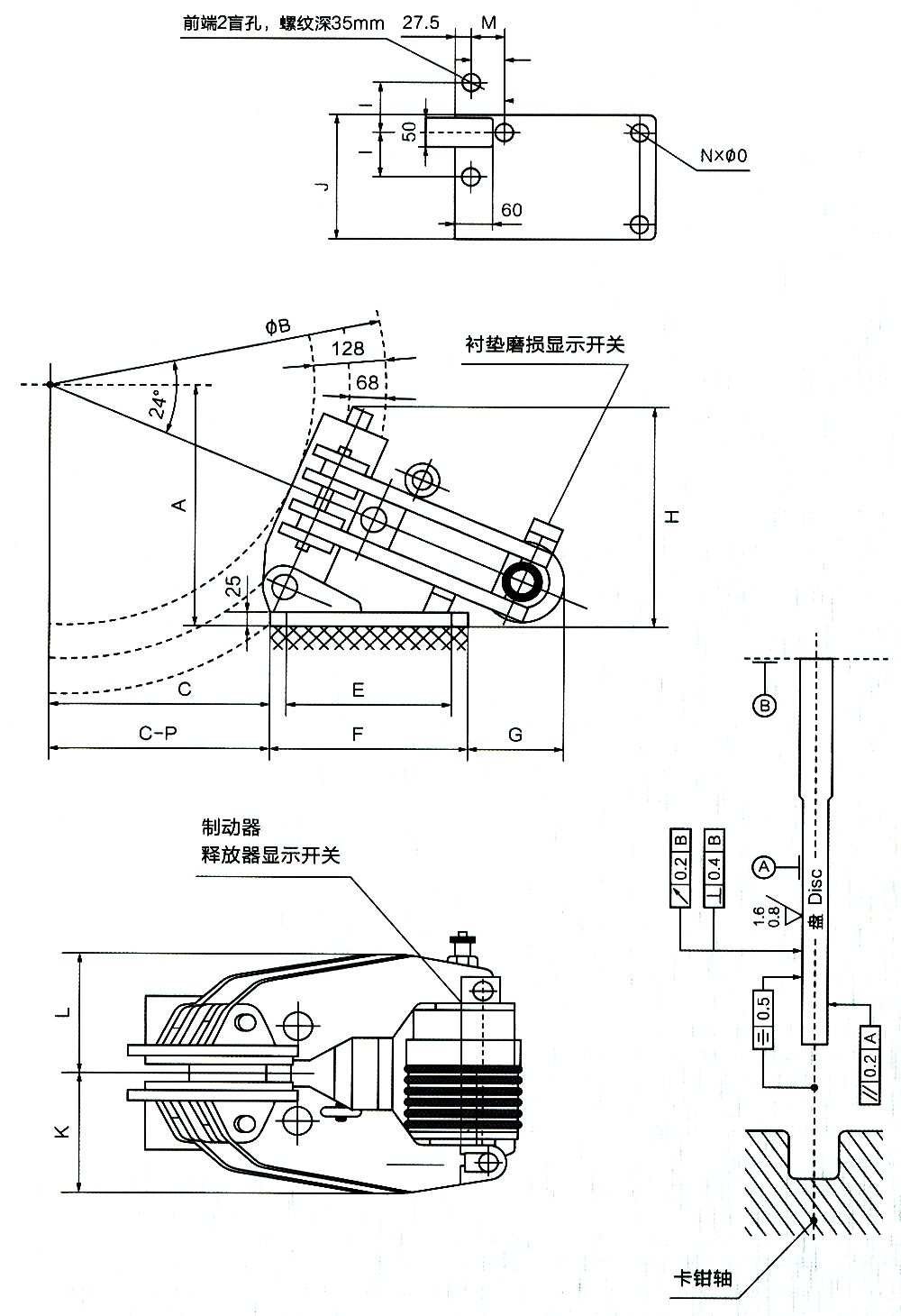

基 本 參數 | 制動力矩公式(N.m) | 制動力矩=制動力/1000x(?B/2-68) | ST1SH ST2SH ST3SH外形尺寸圖 |
| 響應時間(S) | 0.2 |  | |
| 單側退距 | 0.7 | ||
| 釋放壓力 | 100 | ||
| ST1、2SH匹配液壓站型號 | YZ1-10-10 | ||
| ST3SH匹配液壓站型號 | 一拖一一拖二:YZ1-10-10一拖四:YZ2-10-20 | ||
| 進油口尺寸” | Z1/4 | ||
| 額定制動力(N) | S.T1SH:35000(安全制動)/25000(工作制動) | ||
| ST2SH:70000(安全制動)/50000(工作制動) | |||
| ST3SH:147000(安全制動)/105000(工作制動) | |||
外 形 尺 寸 mm | 安全釋放移位容量(CM3) | ST1SH:18 ST2SH:50 ST3SH: 135 | |
| 總油缸容積(CM3) | ST1SH:34 ST2SH:83 ST3SH:227 | ||
| 重量(Kg) | ST1SH:117 ST2SH: 117 ST3SH: 118 | ||
| A | A=0.203ΦB+211 | ||
| C | C=0.456ΦB-133 | ||
| D | 25 | ||
| E | 285 | ||
| F | 340 | ||
| G | 180 | ||
| H | 410 | ||
| 1 | 90 | ||
| J | 230 | ||
| K | 200 | ||
| L | 213.5 | ||
| M | 55 | ||
| N | 5 | ||
| O | M30 | ||
| P | 27.5 |
主要特點 | 使用條件 |
★制動力大，維修費用低，帶襯墊磨損自動補償裝 置(制動力矩穩定)，響應時間短; ★安裝公差大：制動盤端面跳動，最大值0.2mm。底 座相對于盤的垂直度偏差，最大值±4‰； ★制動盤相對于底座的中心距偏差，最大值±2.5mm。 | ★環境溫度：-20℃~50℃； ★周圍工作環境中不得有易燃、易爆氣體； ★空氣相對濕度不大于90%；使用地點的海拔高度符合GB755-2008； ★戶外雨雪侵蝕或有腐蝕性氣體和介質應采用防腐型產品。
根據用戶不同的需求，可加裝下列裝置 ★襯墊磨損顯示(通過顯示開關或襯墊里的磨損線實現)； ★制動顯示(通過顯示開關實現 )； ★手動釋放顯示(通過顯示開關實現)；·特殊應用； ★用于盤溫非常高時的燒結襯墊，特種襯墊(無火星等)； ★特殊盤(厚度、直徑、材料等)；若有需求，請?zhí)岢?/span> |

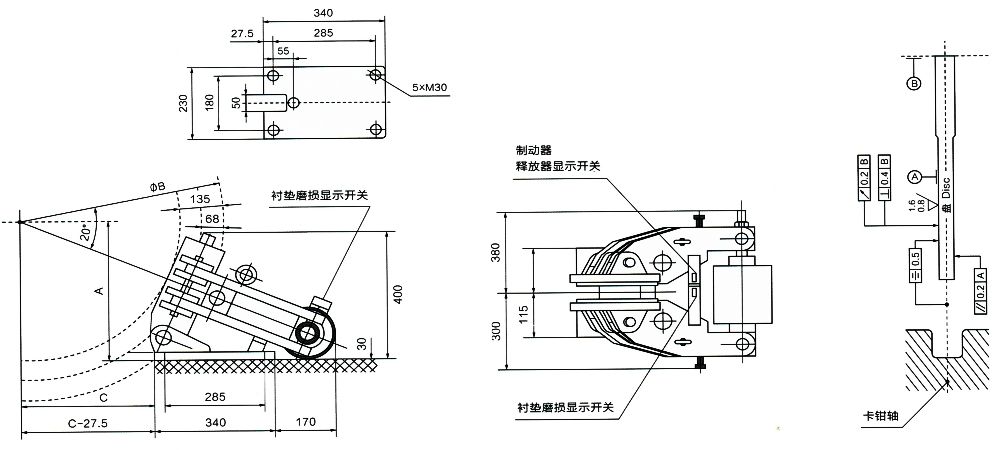

ST3SH-A型外形尺寸圖
| ●彈簧制動-液壓釋放-適合盤厚：30mm | ●匹配液壓站型號 一拖一、一拖二：YZ1-20-10 一拖四：YZ2-20-20 |
 | |
ST3SH-A型技術參數表（ΦB-單位：mm）
| 制動力 | N | 220000 |
| 釋放壓力 | bar | 110-120 |
| 安全釋放的移位容量 | cm3 | 180 |
| 總油缸容積 | cm3 | 310 |
| 響應時間 | S | 0.2 |
| 重量 | kg | 250 |
| A | mm | =(0.171xΦB)+240 |
| C | mm | =(0.47x?B)-120 |
SH液壓失效保護盤式制動器貨源產地生產廠家還為用戶提供YWZB、YWZ3B、YWZ8、YWZ9(YWZ5）、YWZ4B、YW、YW-L、YW-E、TWZ(B)、YWZ13、YWZ2、MW(Z)、JZ、ZWZA、ZWZ2、ZWZ3鼓式制動器，廠用防爆、廠用BZES隔爆封閉式制動器、礦用DYW防爆制動器，YPZ2ⅠⅡⅢ、YPZ2ⅣⅤⅥ、DAZ、SE/SH、YZ、DCPZ、BNM、SB/SBD等盤式制動器，QP系列氣動鉗盤式制動器、YLBZ液壓輪邊制動器、YFX液壓防風鐵楔制動器、YJGQ(液壓夾軌器)等防風制動器，ED1\YT1系列電力液壓推動器、ZED交流直流兩用電力液壓推動器、BYT1\BEd系列隔爆式電力液壓推動器、EDX系列電力液壓推動器等驅動裝置（液壓罐、制動器電機）、制動瓦塊、制動器架子等成套\零部件及相關產品的設計制造（定制）和配件批發零售、安裝修理維修等服務。更多制動器的設計制造安裝規范、認證標準、結構形式、材質工藝、工作原理、產品特性、制動力矩/退距、額定電流、通電持續率、功率、型號規格、技術參數、安裝使用注意事項說明、常見問題故障排除與維護保養重點以及出廠價格等請聯系客服咨詢。
