SDQ型手動單梁起重機(1~10噸)
產品介紹
SDQ型手動單梁起重機，起重量有1、2、3、5、10噸等，手動單梁起重機是由大車運行機構、主梁、手動小車（貓頭吊）、手拉葫蘆等共同組成，屬于有軌行走起重機，動力形式為手拉鏈條傳動，主要用于無電力車間和易燃易爆場所使用。
SDQ型手動單梁起重機生產廠家并提供非標起重量、跨度、起升高度、等方面的設計制造、安裝調試、大修改造、修理維修維保等服務。更多通用吊鉤、防爆、抓斗、電磁吸盤、冶金耐高溫、變頻調速、歐式新型（低凈空）等國標/非標/專用起重機廠家品牌、技術參數、圖紙?jiān)O(shè)計、施工方案、報價預算請咨詢客服。
產品說明
- 手動單梁起重機
- 手動天車/吊機/行吊/航車
- SDQ型
- 手動單梁橋式
- 河南新鄉
- 國標
- 國標
- 可非標定制
- 手動
- 定制生產
- 10~15天
- 全國
- 自提/代辦托運
- 安裝另計
- 一年保修
產品圖冊
相關參數

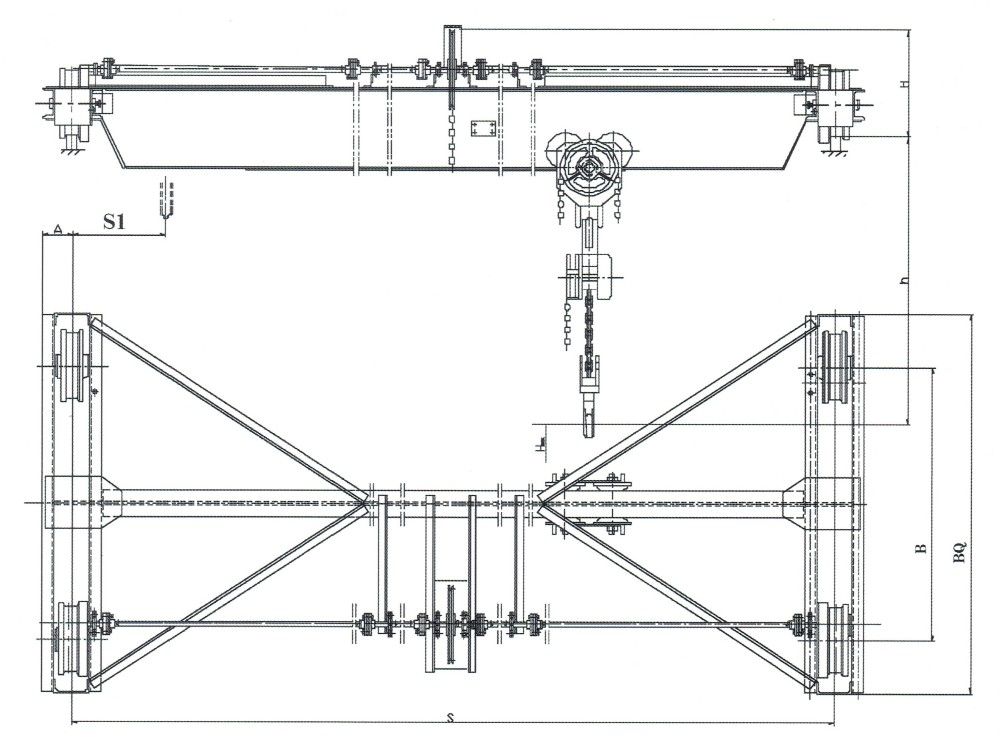

SDQ型手動單梁起重機外形尺寸圖
SDQ型手動單梁起重機技術參數
| 起重量 | 1 | 2 | 3 | 5 | 10 | |
| 起升高度 | 3~10 | |||||
| 工作級別 | A1-A3 | |||||
| 運行速度（m／min） | 大車 | 5.2 | 5.2 | 5.2 | 4.3 | 4.3 |
| 小車 | 5.3 | 5.9 | 4.7 | 4.7 | 4.2 | |
| 軌道面寬 | 37~51 | |||||
SDQ型手動單梁起重機技術參數
| 起重量 (t) | 跨度 (m) | 牽拉力 | 基本尺寸 | 重量 (t) | 大車輪壓 | ||||||||
| 大車 | 小車 | 起升 | B | BQ | H | HMax | A | h | S1 | ||||
| 1t | 5 | 9.4 | 6 | 21 | 1200 | 1800 | 520 | 10000 | 145 | 550 | 360 | 0.65 | 6.5 |
| 6 | 0.69 | 6.7 | |||||||||||
| 7 | 580 | 380 | 0.76 | 7.0 | |||||||||
| 8 | 0.87 | 7.2 | |||||||||||
| 9 | 0.85 | 7.3 | |||||||||||
| 10 | 610 | 395 | 0.84 | 7.6 | |||||||||
| 11 | 1600 | 2200 | 1.04 | 9 | |||||||||
| 12 | 1.09 | 8.1 | |||||||||||
| 13 | 650 | 420 | 1.25 | 8.5 | |||||||||
| 14 | |||||||||||||
| 1.31 | 8.6 | ||||||||||||
| 2t | 5 | 13.4 | 12 | 32.5 | 1200 | 1800 | 520 | 145 | 720 | 400 | 0.70 | 11 | |
| 6 | 0.74 | 11.3 | |||||||||||
| 7 | 750 | 415 | 0.82 | 11.7 | |||||||||
| 8 | 0.87 | 11.9 | |||||||||||
| 790 | 440 | 1.00 | 12.3 | ||||||||||
| 9 | |||||||||||||
| 10 | 1.06 | 12.6 | |||||||||||
| 11 | 1600 | 2200 | 1.16 | 12.9 | |||||||||
| 12 | 830 | 465 | 1.32 | 13.3 | |||||||||
| 13 | 870 | 490 | 1.48 | 13.8 | |||||||||
| 14 | 1.55 | 14 | |||||||||||
| 3t | 5 | 19.5 | 14 | 34.5 | 1200 | 1800 | 520 | 145 | 900 | 460 | 0.81 | 16.1 | |
| 6 | 0.87 | 16.4 | |||||||||||
| 7 | 940 | 485 | 0.98 | 17 | |||||||||
| 8 | 1.05 | 17.2 | |||||||||||
| 9 | 1.13 | 17.6 | |||||||||||
| 10 | 1.20 | 17.9 | |||||||||||
| 11 | 1600 | 2200 | 980 | 510 | 1.39 | 18.4 | |||||||
| 12 | 1.46 | 18.7 | |||||||||||
| 13 | 1030 | 540 | 1.72 | 19.4 | |||||||||
| 14 | |||||||||||||
| 1.80 | 19.7 | ||||||||||||
| 5t | 5 | 20 | 20 | 37.5 | 1200 | 1800 | 600 | 150 | 1210 | 520 | 0.96 | 25 | |
| 6 | 1.03 | 25.7 | |||||||||||
| 7 | 1250 | 560 | 1.19 | 26.5 | |||||||||
| 8 | 1.28 | 27 | |||||||||||
| 9 | 1.36 | 27.5 | |||||||||||
| 10 | 1300 | 585 | 1.60 | 28.1 | |||||||||
| 11 | 1600 | 2200 | 1.73 | 28.6 | |||||||||
| 12 | 1360 | 625 | 1.98 | 29.5 | |||||||||
| 13 | 2.09 | 29.8 | |||||||||||
| 14 | 2.21 | 30 | |||||||||||
| 10t | 5 | 20 | 25 | 40 | 1800 | 2600 | 720 | 160 | 1390 | 555 | 1.42 | 49 | |
| 6 | 1.49 | 50 | |||||||||||
| 7 | 1440 | 585 | 1.58 | 51.4 | |||||||||
| 8 | 1.77 | 52 | |||||||||||
| 1.87 | 52.9 | ||||||||||||
| 9 | |||||||||||||
| 10 | 1490 | 615 | 2.9 | 53.8 | |||||||||
| 11 | 2.25 | 54.9 | |||||||||||
| 12 | 1550 | 650 | 2.38 | 55 | |||||||||
| 2.57 | 56 | ||||||||||||
| 13 | |||||||||||||
| 2.83 | 56.5 | ||||||||||||
| 14 | |||||||||||||
