QD型吊鉤橋式起重機（75/20、100/20噸）

產品介紹

QD型75/20、100/20噸吊鉤橋式起重機屬于通用雙梁橋式起重機，工作級別A5~A6，它是由橋架、大車運行機構、小車運行機構（起升機構）、起重電氣設備等共同組成，設計起重方式有單鉤、主付鉤形式，QD型吊鉤橋式起重機設計起重量有：5、10、16/3.2、20/5、32/5、50/10、75/20、100/20、125/32、250/50、300/40、350/75、400/80、450/80、450/100、500/100、550/100、600/150、800/150噸等吊鉤橋式起重機（并承接非標起重機的設計制造），QD型吊鉤橋式起重機應用廣泛，適合工作場所比較頻繁的工廠車間場所使用，該機禁止在易燃易爆、腐蝕性介質環境中使用。本產品設有地面和操縱室兩種操作形式。地面分操作為無線遙控器控制，操縱室有開式、閉式兩種，可根據實際情況分為左或右面安裝兩種形式，入門方向有側面及端面兩種，以滿足用戶在各種不同需要的情況下進行選擇。

QD型吊鉤橋式起重機生產廠家并提供非標起重量、起升高度、起升/運行速度、改變控制方式等方面的設計制造、安裝調試、大修改造、修理維修、年檢維保等服務，更多防爆、雙起升、抓斗、電磁吸盤、冶金耐高溫、新型智能等歐式新型（低凈空）/國標/非標/專用橋式起重機廠家品牌、技術參數、圖紙?jiān)O(shè)計、施工方案、報價預算請咨詢客服。

產品說明

產品名稱：吊鉤橋式起重機
別名別稱：橋吊/吊機/天車/航車/航吊
型號規格：QD
所屬類別：通用雙梁橋式
產品產地：河南新鄉
非標定制：可非標制造
動力形式：三相交流380V-50Hz
是否現貨：定制生產
生產周期：30~90天
包裝形式：無
供貨范圍：全國
送達方式：自提/代辦貨運
是否安裝：安裝另計
售后方式：一年保修

產品圖冊

QD型吊鉤橋式起重機

相關參數

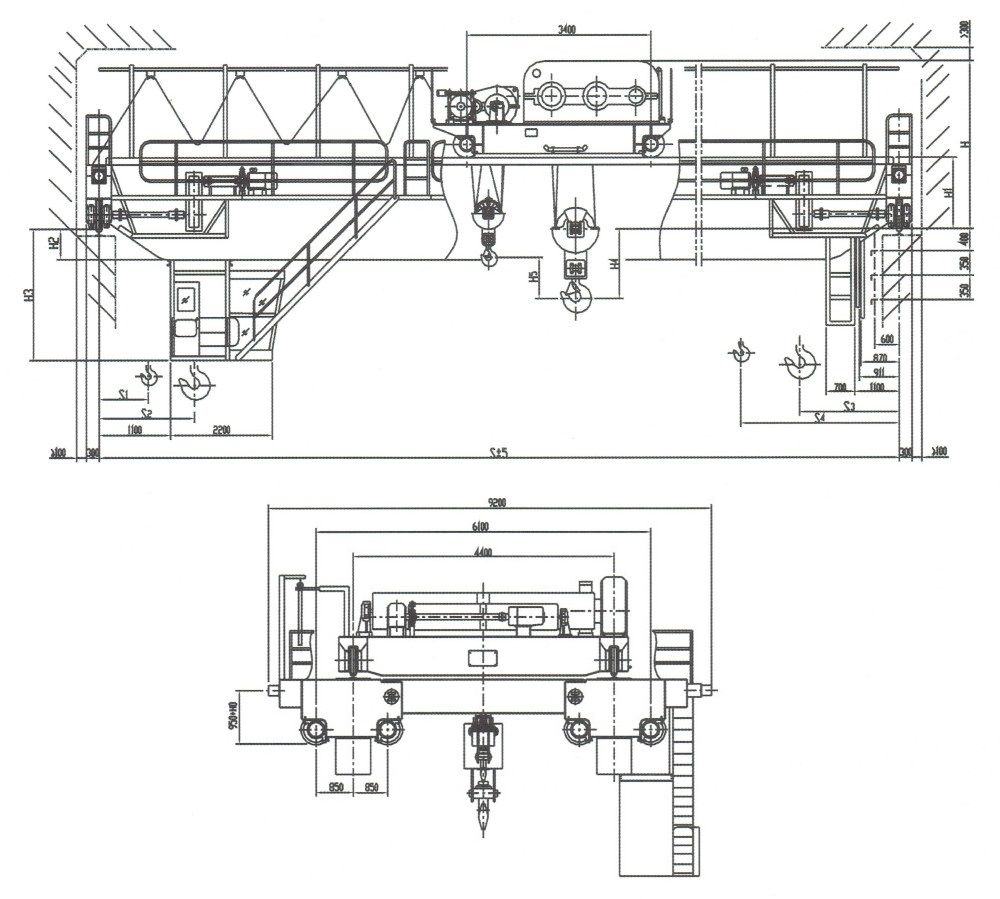

QD型吊鉤橋式起重機外形尺寸圖（75/20、100/20噸）

QD型75/20-100/20噸橋式起重機外形尺寸圖.jpg

QD型75/20噸吊鉤橋式起重機技術參數表

起重量				t	75/20
跨度				m	13.5	16.5	19.5	22.5	25.5	28.5		31.5
最大起升高度		主鉤		m	20
		副鉤			22
速度	起升	主	A5	m/min	6.1
			A6		6.1
		副			7.2
	小車運行				38.4
	大車運行		A5		65
			A6		66.2
電動機	起升	主	A5	kw	YZR315M-10/85
			A6		YZR355M-10/90
		副			YZR225M-8/26
	小車運行				YZR180L-8/13
	大車運行		A5		YZR200L-8/2X 18.5
			A6		YZR225 M-8/2X22
主要尺寸			A5	H	3427	3427	3431	3435	3433	3437	3439
				H₁	1318	1318	1332	1326	1324	1328	1330
				H₂	298	538	542	548	844	848	850
				H₃	2778	2918	2922	2926	3224	3228	3230
				H₄	1538	1588	1584	1580	1582	1578	1576
				H₀	0、50、100、150、200、250
			A6	H	3429	3429	3433	3437	3435	3439		3441
				H₁	1320	1320	1324	1328	1326	1330		1332
				H₂	400	540	544	548	846	850		852
				H₃	2780	2924	2920	2928	3226	3230		3232
				H₄	1586	1586	1582	1578	1580	1576		1574
					0、50、100、150、200、250
重量	小車		A5	Kg	29150
			A6		29514
	總重		A5	Kg	63360	67269	72321	78047	82898	89515		95548
			A6		65020	69341	74406	80275	85148	92155		97923
最大輪壓			A5	KN	274	287	299	309	318	330		341
			A6		286	302	313	324	334	346		355
薦用鋼軌					QU 100
電源					三相交流50HZ、380V

QD型100/20噸吊鉤橋式起重機技術參數表

起重量				t	100/20
跨度				m	13	16		19		22			25		28				31
最大起升高度		主鉤		m	22
		副鉤			22
速度	起升	主	A5	m/min	3.9
			A6		4.9
		副			7.2
	小車運行				33.86
	大車運行		A5		65.7
			A6		65.7
電動 機	起升	主	A5	kw	YZR315M-10/85
			A6		YZR355M-10/90
		副			YZR225M-8/26
	小車運行				YZRI80L-8/13
	大車運行		A5		YZR200L-8/2×18.5						YZR200L-8/2×26
			A6		YZR225 M-8/2×22						YZR225 M-8/2×30
主要尺寸			A5	H	3655	3657	3659		3665			3665		3667				3669
				H₁	1330	1332	1334		1340			1340		1342				1344
				H₂	538	540	544		550			850		852				854
				H₃	2918	2920	2924		2930			3230		3232				3234
				H₄	1886	1884	1882		1876			1876		1874				1872
				Ho	0、50、100、150、200、250
			A6	H	3657	3659	3661		3667			3667		3669			3671
				H₁	1332	1334	1336		1342			1342		1344			1348
				H₂	540	542	546		552			852		584			858
				H₃	2920	2922	2926		2932			3232		3234			3238
				H₄	1884	1882	1880		1874			1874		1872			1868
				Ho	0、50、100、150、200、250
重量	小車		A5	Kg	35016
			A6		35416
	總重		A5	Kg	71563	75909		80943		88240			92898			100062	110530
			A6		73362	77856		83005		90459			95309			103655	116110
最大輪壓			A5	KN	337	350		364		378			389			401	412
			A6		340	357		372		387			398			411	428
薦用鋼軌					推薦使用QU 100
電源					三相交流50HZ、380V
