QP型抓斗電磁兩用橋式起重機

產品介紹

QP型抓斗電磁兩用橋式起重機，它是一種可進行抓斗抓取和電磁吸盤吸附作業的起重機，主要用于工廠、貨場、倉庫、碼頭等對鋼鐵散件，顆粒狀物料及不易包裝的鋼材裝卸等作業。起重量有5/5、10/10、16/16噸等（并承接非標QP起重機的設計制造），工作級別為A6級，它是由橋架、大車運行機構、小車運行機構（起升機構）、吊具抓斗、電磁吸盤、起重電氣設備等共同組成，該機禁止在易燃易爆、腐蝕性介質環境中使用。本產品設有地面和操縱室兩種操作形式。地面分操作為無線遙控器控制，操縱室有開式、閉式兩種，可根據實際情況分為左或右面安裝兩種形式，入門方向有側面及端面兩種，以滿足用戶在各種不同需要的情況下進行選擇。

QP型抓斗電磁兩用橋式起重機生產廠家并提供非標起重量、起升高度、起升/運行速度、改變控制方式等方面的設計制造、安裝調試、大修改造、修理維修、年檢維保等服務，更多防爆、雙起升、抓斗、電磁吸盤、冶金耐高溫、新型智能等歐式新型（低凈空）/國標/非標/專用橋式起重機廠家品牌、技術參數、圖紙?jiān)O(shè)計、施工方案、報價預算請咨詢客服。

產品說明

產品名稱：抓斗電磁兩用橋式起重機
別名別稱：抓斗電磁兩用天車/吊機/行車
型號規格：QP型
所屬類別：電動雙梁橋式
產品產地：河南新鄉
非標定制：可非標定制
動力形式：三相交流380V-50Hz
是否現貨：定制生產
生產周期：40~60天
供貨范圍：全國
送達方式：自提/送貨上門
是否安裝：安裝另計
售后方式：一年保修

產品圖冊

QP型抓斗電磁兩用橋式起重機

相關參數

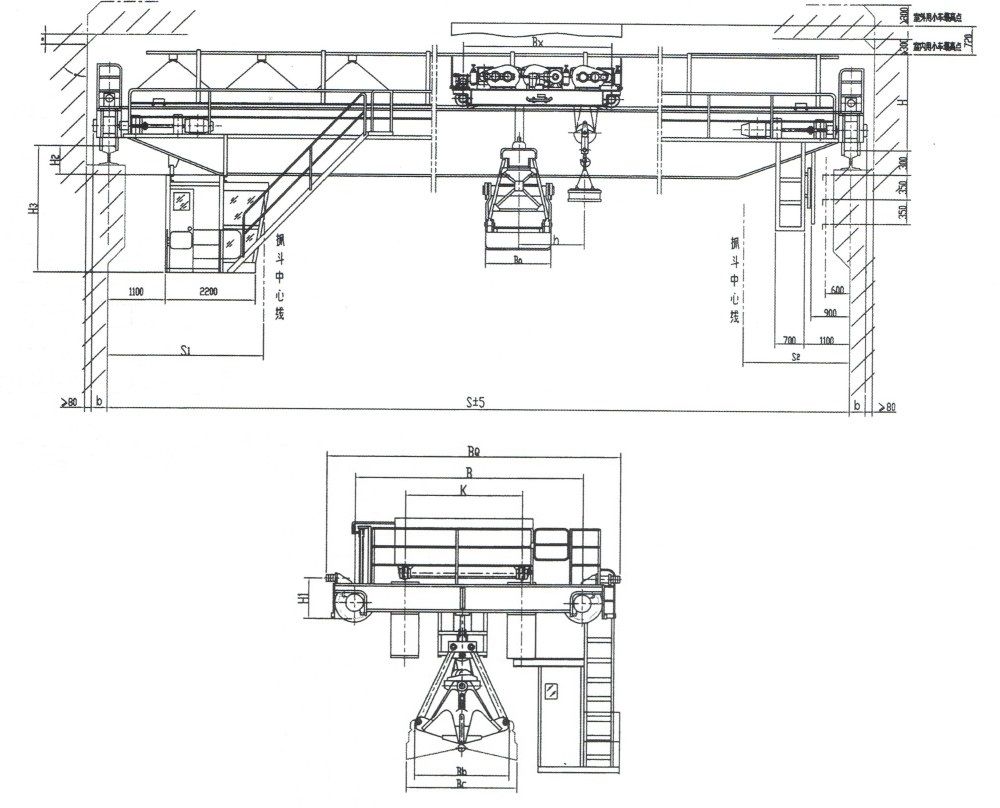

QP型抓斗電磁兩用橋式起重機外形尺寸圖


QP型5/5、10/10、16/16噸抓斗電磁兩用橋式起重機技術參數及外形尺寸表

起重量			t	5/5								10/10							16 / 16
工作級別				A6
跨度			m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5	19.5	22.5	25.5	28.5	31.5
最大起升高度		抓斗	m	20								18							22
		電磁		16								22							22
速度	起升	抓斗	m/min	40.1								40							41.8
		電磁		15.6								10.4							13
	小車運行			44.6								45.6							43.2
	大車運行			93.7					86.4			76		89					75.3
電機	起升	抓斗	kw	YZR225M-8/22								YZR208S-10/37							YZR315M-10/ 75
		電磁		YZR180L-6/15								YZR200L-6/22							YZR250M-6 / 37
	小車運行			YZR132M₂-6 /3.7								YZR160M-6/5.5							YZR160M₂-6/ 7.5
	大車運行			YZR160M-6/5.5×2			YZR160M₂-6/7.5×2					YZR160M₂-6/7.5×2		YZR160L-6/11×2					YZR160L-6/ 11×2
主要尺寸			B_Q	6355			6485		7090			6385		6485			7145		6870		7000
			B	4000			4100		5000			4000		4100			5000		4800		5000
			Bx	3550								4420							5250
			b	230										250						300
			k	2000															2500
			H	1893					1943			2095		2185					2418	2548
			H₃	2548	2608	2708	2858	3008	3108	3258	3408	2610	2760	2770	2920	3070	3220	3320	2924	2944	3094	3194	3290
			H₁	735					785					890					880	1010
			H₄	840(MW1-6)1165(MW1-16)								1165(MW₁-16)							1165(MW₁-16)1642(MW₁-45)
			S₁	1520								1700(1800)							2175(2275)
			S₂	1500								1500(1600)							1575(1675)
			H₂	128	228	328	478	628	728	878	1028	230	380	380	530	680	830	930	544	564	714	814	914
重量	小車		t	7.6(8.4)								12.4(13.3)							20(21.2)
	總重量	室內		23.7	25.3	27.3	30.1	32.9	37.7	41.4	44.7	28.4	31.1	35	38.4	43	46.8	50.4	56.7	60.8	66.5	68.3	73
		室外		24.7	26.3	28.3	31.1	33.9	38.7	42.4	45.7	29.3	32.5	35.8	39.3	43.9	47.8	51.2	58.1	61.7	66.8	69.7	74.2
最大輪壓		室內	KN	106	113	120	131	134	151	161	171	159	173	186	196	209	219	229	241	253	264	275	283
抓斗	型號	U	113	109	110	105	106	101	102	127	123	124	119	120	115	116	141	137	138	133	134	129	130
	類型		輕型	中型		重型		超重型		輕型	中型		重型		超重型		輕型	中型		重型		超重型
	容積	M3	2.5	1.5		1		0.75		5	3		2		1.5		8	4.8		3.2		2.5
	容量	t/m3	≤1	＞1-1.7		>1.7-2.5		>2.5-3.3		≤1	>1-1.7		>1.7-2.5		>2.5-3.3		≤1	> 1-1.7		>1.7-2.5		>2.5-3.3
	自重	kg	2633	2549	2615	2506	2568	2479 2546		4800	4803	4866	4856	4913	4730	4793	7841	7993	8143	8008	8159	8155	8305
	主要尺寸	Ba	1634	1444		1238		1160		2060	1764		1528		1416		2350	2078		1792		1628
		Bb	2425	2175		2025		1875		2970	2670		2470		2230		3515	3515		2915		2665
		Bc	3120	2740	2900	2530	2690	2340	2500	3900	3430	3590	3220	3380	2920	3080	4380	4050	4250	3750	3950	3430	3630
		Hp	3135	2935	3015	2835	2915	2735	2815	3990	3747	3827	3640	3720	3490	3570	4775	4605	4705	4455	4455	4285	4385
		Hb	3615	3385	3605	3255	3475	3125	3345	4560	4297	4517	4125	4345	3910	4130	5530	5243	5483	4979	5219	4811	5051
電磁盤	型號		MW₁-6			MW₁-16				MW₁-16							MW₁-16				MW₁-45
	吸重	kg	4540			3330				8330							14330				10450
	自重		460			1670				1670							1670				5550
	直徑	mm	776			1180				1180							1180				1650
薦用鋼軌			43kg /m														QU70
電源			三相交流50HZ 380V
