單繩懸掛抓斗

產品介紹

單繩懸掛抓斗主要型號有：X3/X5/XZ5/XCZ5/X7/XZ7/XCZ7/XCZZ7/X10/XZ10/X15/XZ15/XCZ15/X20/XZ20/X30/XZ30型和U70/U71/U73/U74/U75/U77/U79/U64/U65/U80/U82型及AS8-2.5/SL15-6/AS20-7/AS23-8.5/AS26-8等。單繩抓斗適用于只有一個起升卷簡(單鉤)的各類起重機上，其開閉機構新穎，裝卸料時開閉自如，整機使用拆掛方便，適用水下陸上作業，進行抓取、堆積。

注：單繩抓斗無法空中張合，手拉式和遙控式可以實現在空中打開。

單繩懸掛抓斗生產廠家為廣大用戶提供普通四繩抓斗、四繩派拿抓斗和雙繩抓斗、電動單軌抓斗、電動液壓雙瓣/多瓣抓斗（機械多瓣抓斗）、電動馬達抓斗、電動不銹鋼抓斗（釀造抓斗、酒糟抓斗）、剪式抓斗、木材抓斗、煤炭抓斗、糧食抓斗以及繩索式清污矩形抓斗、疏浚抓斗、四繩防漏雙瓣抓斗、無線遙控雙瓣抓斗、半剪式散貨抓斗、挖機專用抓斗等成套抓斗產品的設計制造（定制）和抓斗滑輪組、銷軸、斗體、拉桿、電機、電氣、液壓件、軸承等配件的批發零售、安裝更換修理維修服務，更多國標/非標/專用抓斗廠家品牌、技術參數、安裝尺寸圖紙、價格請咨詢客服。

產品說明

產品名稱：單繩懸掛抓斗
別名別稱：抓斗抓具
型號規格：X/XZ/XCZ/XCZ/XCZZ/U/AS/SL
所屬類別：懸掛抓斗
產品產地：河南新鄉長垣
非標定制：承接非標制造
是否現貨：定制生產
生產周期：5~12天
包裝形式：無
供貨范圍：全國
送達方式：自提或代辦托運
是否安裝：安裝另計
售后方式：一年保修

產品圖冊

單繩懸掛抓斗

相關參數

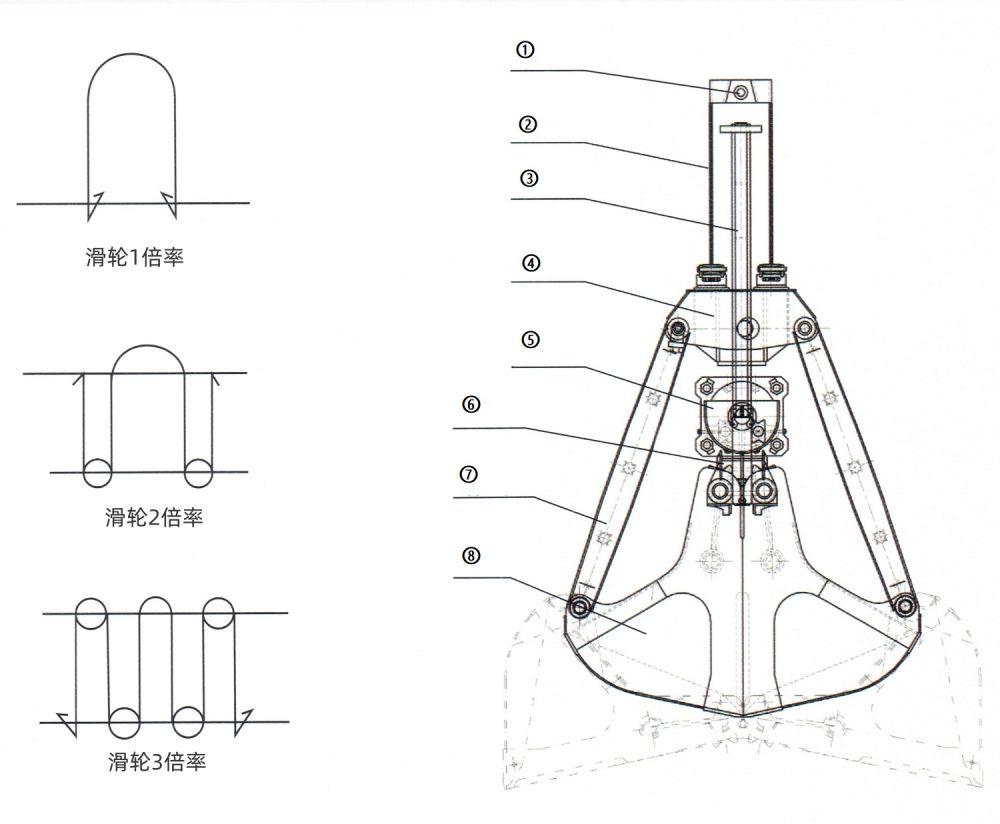

單繩懸掛抓斗外形結構圖


圖示序號釋義：1、吊梁（環），2、鋼繩，3、滑桿，4、上承梁，5、滑架組，6、下承梁，7、撐桿，8、斗部

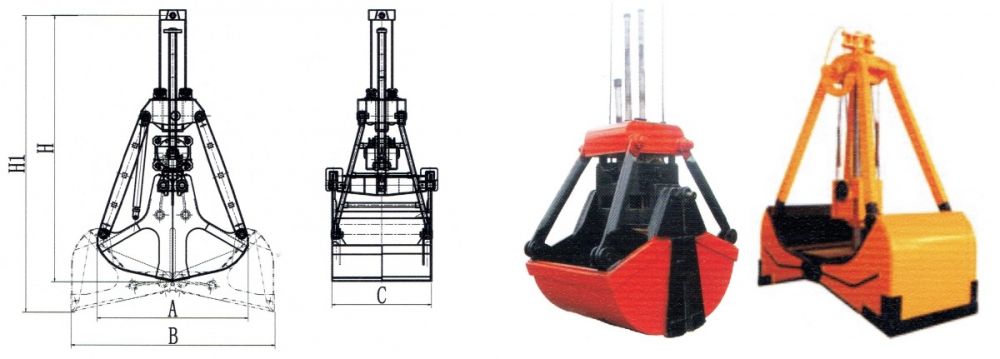

U/AS/SL型系列單繩懸掛抓斗外形尺寸圖

U/AS/SL型系列單繩懸掛抓斗技術參數與主要尺寸表

型號	容積m3	類型	物料比重 t/m3	滑輪倍率	滑輪直徑mm	鋼繩直徑mm	抓斗自重t	配用起重機噸位t	抓斗閉合高度H mm	抓斗張開高度H1 mm	抓斗閉合長度A mm	抓斗張開長度B mm	抓斗寬度C mm	備注
U70	0.75	重	2.5	2	Φ230	Φ15	1.9	5	3470	4220	1860	2300	980	帶齒
U71	0.3	重	2.0~2.5	2	Φ200	Φ13	1	3	2810	3520	1050	1600	750	帶齒
U73	0.5	重	2.0~2.5	2	Φ230	Φ15	1.5	3~5	3071	3800	1460	2000	900	帶齒
U74	0.75	重	3.2	2	Φ230	Φ15	2.3	5	3470	4220	1830	2300	980	帶齒
U75	0.75	重	3.0	2	Φ250	Φ15	2.1	5	3160	3830	1650	2070	850
U77	1	重	2.3	2	Φ250	Φ16	2.3	5	3810	4560	1800	2100	1160
U79	1.5	重	2.8	2	Φ250	Φ21	3.1	8	4120	4720	1950	2400	1200
U64	2	重	2.5	2	Φ300	Φ21	5.5	10	4345	5830	2400	3200	1400
U65	1.25	重	3.2	2	Φ300	Φ21	4.25	10	4075	5790	2280	2650	1300
U80	9	輕4	0.5~1.2	2	Φ400	Φ23.5	6.2	15	6200	8130	3350	4200	1990
U82	15	輕4	1.0	2	Φ460	Φ28	10.3	25	8000	12000	4000	5800	2500
AS8-2.5	2.5	中	1.8	3	Φ445	Φ21	3.5	8	4248	9200	2240	3000	1500
SL15-6	6	中	1.3	3	Φ445	Φ28	6.2	15	4370	10600	2970	3650	2000	手動拉開
AS20-7	7	中	1.5	3	Φ445	Φ32	7.8	20	4820	11500	2970	3770	2200
AS23-8.5	8.5	中	1.5	3	Φ650	Φ32	8.8	23	5310	13000	3370	4200	2200
AS26-8	8	中	2.0	3	Φ720	Φ36	9.6	25	4923	13000	3300	4200	2200

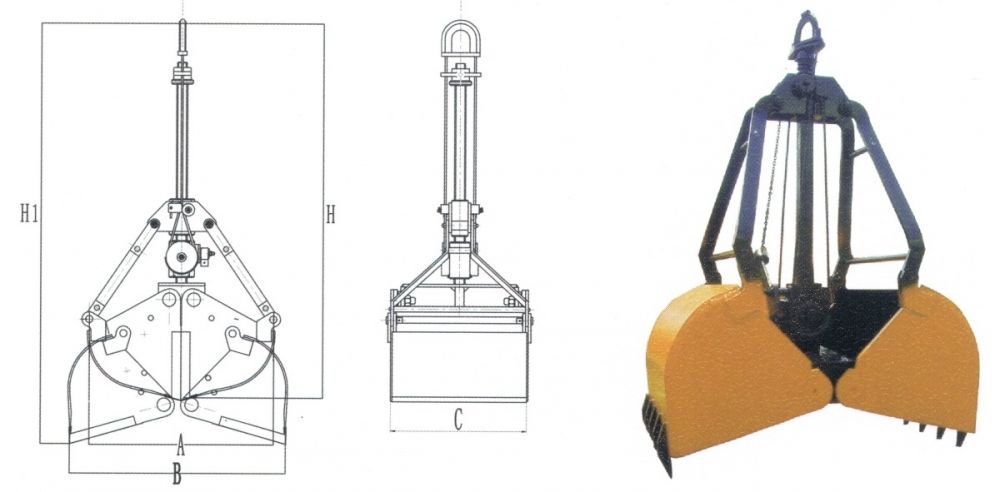

X型系列單繩懸掛抓斗外形尺寸圖

X型系列單繩懸掛抓斗技術參數與主要尺寸表

型號	容積m3	類型	物料比重 t/m3	滑輪倍率	滑輪直徑mm	鋼繩直徑mm	抓斗自重t	配用起重機噸位t	抓斗閉合高度H mm	抓斗張開高度H1mm	抓斗閉合長度A mm	抓斗張開長度B mm	抓斗寬度C mm	備注
X3	0.35	中	0.6~1.6	2	Φ170	Φ11	0.66	2	1855	3495	1005	1200	750
X5	0.5	輕	0.6~1.2	2	Φ200	Φ11	0.88	2~3	1980	3678	1100	1370	830
XZ5	0.5	中	1.1~2.0	2	Φ200	Φ13	1.2	3	1980	3678	1100	1370	835	帶齒
XCZ5	0.5	重	2.0~2.5	2	Φ200	Φ15	1.4	3	2166	3746	1100	1370	850	帶齒
X7	0.75	輕	0.6~1.2	2	Φ200	Φ13	1.1	3	1980	3678	1100	1370	1235
XZ7	0.75	中	0.8~1.6	2	Φ200	ф15	1.3	3	2166	3746	1100	1370	1235	帶齒
XCZ7	0.75	重	1.2~2.0	2	Φ220	Φ15	1.7	5	2803	4380	1460	1700	1150	帶齒
XCZZ7	0.75	超重	2.0~2.8	2	Φ220	Φ15	2.04	5	2865	4620	1460	1700	1150	帶齒
X10	1	輕	0.6~1.2	2	Φ200	Φ15	1.5	5	2803	4420	1460	1700	1250
XZ10	1	重	1.2~2.0	2	Φ200	Φ15	2	5	2865	4620	1460	1700	1300	帶齒
X15	1.5	輕	0.6~1.2	2	Φ260	Φ15	1.9	5	3520	4760	1650	2500	1300
XZ15	1.5	中	1.2~2.0	2	Φ260	Φ15	2.5	5	3520	4760	1650	2500	1350	帶齒
XCZ15	1.5	重	2.0~3.0	2	Φ300	Φ17.5	3.8	10	3880	4940	1900	2600	1380	帶齒
X20	2.0	中	1.2~2.0	2	Φ260	Φ17.5	2.8	8	4000	5760	1800	2700	1600	帶齒
XZ20	2.0	重	2~3	2	Φ300	Φ19.5	3.9	10	4285	5830	2530	2820	1400	帶齒
X30	3	中	1.1~1.8	2	Φ350	Φ21.5	4.3	10	4440	6230	2500	1400	970
XZ30	3	重	2~3	2	Φ350	Φ23.5	6.5	15	4520	6510	2500	1400	970	帶齒
