DYTZ電液推桿

產品介紹

DYTZ電液推桿型號有：DYTZ 450-S/110、DYTZ 700-S/110、DYTZ 1000-S/110、DYTZ 1750-S/90、DYTZ 2500-S/90、DYTZ 3000-S/90、DYTZ 4000-S/80、DYTZ 5000-S/60、DYTZ 6000-S/55、DYTZ 7000-S/55、DYTZ 8000-S/55、DYTZ 10000-S/40、DYTZ 15000-S/30、DYTZ 20000-S/25、DYTZ 30000-S/25、DYTZ 50000-S/25型等。

電液推桿生產廠家為廣大用戶提供電動推桿、電液推桿、安全制動器、防風制動器和液壓站/液壓機械相關產品的設計制造（定制）和配件批發零售、安裝修理維修等服務，更多國標/非標/專用電液推桿廠家品牌、技術參數、安裝尺寸圖紙、價格請咨詢客服。

產品說明

產品名稱：電液推桿
型號規格：DYTZ
產品產地：河南新鄉
廠家品牌：河南省三合機械有限公司
非標定制：可非標定制
是否現貨：部分現貨
生產周期：20~30天
供貨范圍：全國
送達方式：自提/代辦托運
是否安裝：安裝另計
售后方式：一年保修

產品圖冊

DYTZ電液推桿

相關參數

DYTZ電液推桿技術參數（選型表）

型號	額定輸出力		額定速度(mm/s)		電機型號	行程制造范圍	速度制造范圍
DYTZ口-口/口	推力	拉力	推速	拉速	電機型號	(mm)	(mm)
DYTZ450-S/110	450	310	110	150	Y802-4-0.75kw	50-800	10-110
DYTZ750-S/110	750	510	110	150	Y90S-4-1.1kw	50-1500	10-110
DYTZ1000-S/110	1000	670	110	150	Y90L-4-1.5kw	50-1500	10-110
DYTZ1750-S/90	1750	1150	90	130	Y100L-4-2.2kw	50-2000	10-90
DYTZ2500-S/90	2500	1700	90	130	YI12L2-4-3kw	50-2000	10-90
DYTZ3000-S/90	3000	2050	90	130	Y112M-4-3kw	50-2000	10-90
DYTZ4000-S/80	4000	2790	80	115	Y112M-4-4kw	50-2000	10-80
DYTZ5000-S/60	5000	3480	60	85	Y112M-4-4kw	50-2000	10-60
DYTZ6000-S/55	6000	4100	55	80	Y132S-4-5.5kw	50-2500	5-55
DYTZ7000-S/55	7000	4800	55	80	Y132S-4-5.5kw	50-2500	5-55
DYTZ8000-S/55	8000	5500	55	80	Y132S-4-7.5kw	50-250	5-55
DYTZ10000-S/40	10000	7500	40	50	Y132S-4-7.5kw	50-2500	5-40
DYTZ15000-S/30	15000	11000	30	40	Y132S-4-7.5kw	50-2500	5-30
DYTZ20000-S/25	20000	15000	25	30	Y132S-4-7.5kw	50-2500	5-25
DYTZ30000-S/25	30000	20000	25	37	Y160M-4-11kw	50-2500	5-25
DYTZ50000-S/25	50000	33800	25	37	Y160L-4-15kw	50-2000	5-25

注:

1、上列表中的電機電壓等級為380V，防護等級為IP55，絕緣等級為F級；

2、表中的電機型號及功率，指該型號推桿在額定輸出力、額定速度為最大值時的功率。電機功率與推拉力成正比；

3、超出表中行程或速度制造范圍必須在訂貨時說明，否則按表內技術參數制造；

4、整體直式缸外露式電液推桿(DYTZ型)制造行程在10-600mm范圍內(由于油容積小，所以制造行程被限制除結構上有點區別外(見電液推桿結構簡圖 )，技術參數、安裝尺寸相同。

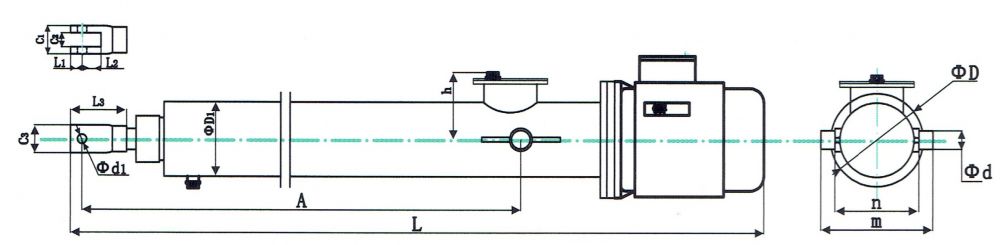

DYTZ電液推桿外形及安裝尺寸圖


注：1、表中S為推桿行程，s2150mm,當行程S<150mm,按S=150mm對應的表中尺寸制造，行程優選系列150、200、250、300、400、500、800、1500、2000、2500(mm)；2、圖中A值,用戶可以自己確定。

型號	外形安裝尺寸
DYTZ 口-口/口	C1	C2	C3	L1	L2	L3	d1	D	D1	n	m	d	h	A	L
DYTZ 450-S/110	50	25	50	20	50	120	16	200	160	180	240	30	140	350+S	920+S
DYTZ 700-S/110	50	25	50	20	50	120	16	200	160	180	240	30	140	350+S	920+S
DYTZ 1000-S/110	50	25	50	20	50	120	16	200	160	180	240	30	140	350+S	920+S
DYTZ 1750-S/90	50	25	50	20	50	120	20	250	160	180	240	30	140	390+S	970+S
DYTZ 2500-S/90	60	30	60	25	45	120	20	250	160	180	240	30	140	400+S	990+S
DYTZ 3000-S/90	60	30	60	25	45	120	20	250	160	180	240	30	140	400+S	990+S
DYTZ 4000-S/80	60	30	60	25	45	120	25	250	160	180	240	40	140	400+S	1000+S
DYTZ 5000-S/60	70	40	70	35	80	150	25	250	180	210	270	40	140	400+S	1050+S
DYTZ 6000-S/55	70	40	70	35	80	150	30	300	180	210	270	50	150	700+S/2	1100+S
DYTZ 7000-S/55	70	40	70	35	80	150	30	300	194	240	340	50	160	700+S/2	1100+S
DYTZ 8000-S/55	70	40	70	35	80	150	30	300	194	240	340	50	160	700+S/2	1100+S
DYTZ 10000-S/40	100	50	100	50	100	200	40	300	219	260	360	50	170	700+S/2	1200+S
DYTZ 15000-S/30	100	50	100	50	100	200	40	300	245	280	400	60	190	700+S/2	1300+S
DYTZ 20000-S/25	100	50	100	50	90	200	50	300	273	310	430	60	200	700+S/2	1500+S
DYTZ 30000-S/25	120	60	120	60	140	300	60	350	300	350	470	70	210	700+S/2	1800+S
DYTZ 50000-S/25	160	80	150	80	140	300	75	350	351	420	580	80	240	750+S/2	1900+S
