YPZ(2)ⅠⅡⅢ液壓臂盤式制動器

產品介紹

YPZ(2)ⅠⅡⅢ液壓臂盤式制動器主要特點：

★YPZ2ⅠⅡⅢ退距均等裝置，在使用過程中可始終保持兩側瓦塊退距均等；YPZ2ⅣⅤⅥ聯鎖退距均等裝置，在使用過程中可始終保持兩側瓦塊退距均等，完全避免因退距不均使一側制動襯墊浮貼制動盤的現象，并設有瓦塊自動隨位裝置；

★主要擺動較點均有自潤滑軸承，傳動效率高，壽命長，在使用過程中無需潤滑；

★制動彈簧布置在方形彈簧管內；并在一側設有制動力矩標尺，制動力矩直接顯示，調整方便直觀；

★無石棉制動襯墊磨損自動補償裝置，可使瓦塊退距和制動器力矩在使用過程中保持恒定；

★可通過增設附加裝置實現某些附加功能；

★手動釋放裝置；

★釋放或閉合限位開關，實現制動器是否正常釋放或閉合的信號顯示；

★制動襯墊磨損極限限位開關，可實現制動襯墊磨損到極限時的制動信號顯示；

★采用帶延時閥的Ed系列推動器，實現制動器的延時閉合，制動平穩。

產品說明

產品名稱：YPZ(2)ⅠⅡⅢ液壓臂盤式制動器
別名別稱：抱閘/盤式抱閘
所屬類別：工業制動器
產品產地：河南新鄉、焦作
是否定制：是
是否現貨：部分現貨
生產周期：3~10天
供貨范圍：全國
送達方式：自提或物流托運
是否安裝：安裝另議
售后方式：一年保修
發貨地區：河南長垣

產品圖冊

YPZ2ⅠⅡⅢ液壓臂盤式制動器

相關參數

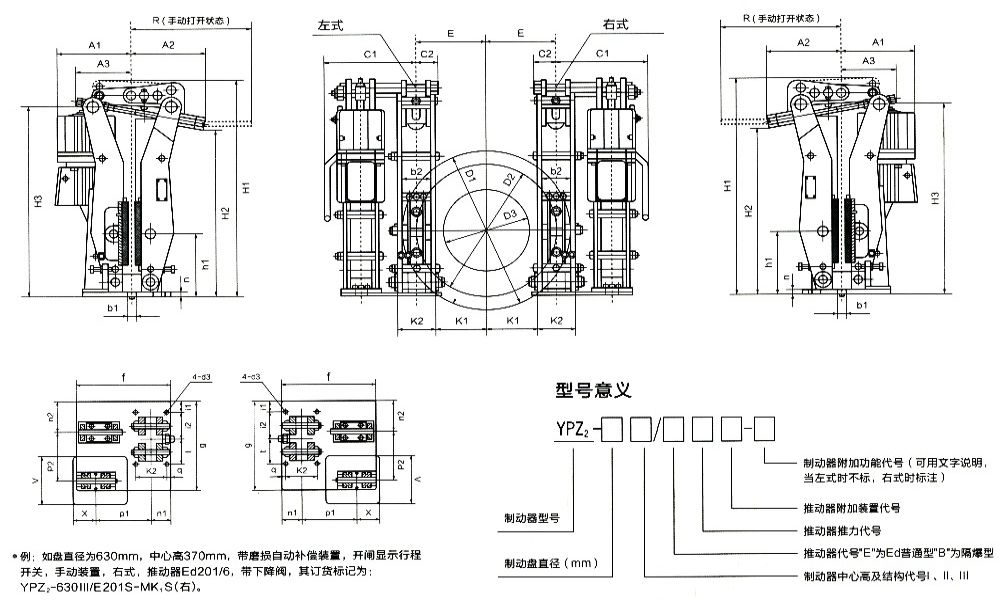

YPZ2ⅠⅡⅢ液壓臂盤式制動器外形尺寸/型號意義圖

YPZ2ⅠⅡⅢ液壓臂盤式制動器外形尺寸/型號意義圖.jpg

YPZ2Ⅰ液壓臂盤式制動器技術參數及外形尺寸表

制動器型號	t		H1		H2	H3	b2	d3		f		g	h1	i1	i2	K2	A2	A3	n1	n2	p1	p2	q		n		C2		R		A1	C1	X	V
Ed23/5	20		710		515	630	70	18		310		300	230	180	80	120	230	235	80	100	175	160	20		15		75		460		280	297	80	200
																															277	297	80	197
Ed30/5
Ed50/6																															317	297	97	254
Ed80/6																															317	297	97	254
與制動器有關的尺寸													技術參數
制動盤直徑D1	b1			D2		D3	E		K1		S		配套推動器									制動盤直徑D1										整機重量(Kg)
315	20	30		235		120	118		58		0.9±0.2		制動器型號			輸入功率(W)			額定電流(A)			315		355		400		450		500
355	20	30		275		160	138		78													最大制動力矩(N.m)
400	20	30		320		205	160		100				Ed23/5			165			0.52			270		320		-		-		-		89
450	20	30		370		255	185		125				Ed30/5			200			0.46			380		440		520		-		-		95
500	20	30		420		305	210		150				Ed50/6			210			0.48			645		670		790		910		1000		102
													Ed80/6			330			1.42			1030		1150		1350		1560		1750		104

YPZ2Ⅱ液壓臂盤式制動器技術參數及外形尺寸表

制動器型號	t	H1		H2		H3		b2		d3	f	9	h1	i1	i2	K2	A2	A3	n1	n2	p1	p2	q		n		C2		R		A1	C1	X	V
Ed50/6	35	985		740		870		120		22	375	375	280	130	130	140	275	270	94	165	220	154	24		15		110		730		311	360	97	254
Ed80/6
																															311	360	97	254
Ed121/6																															302	360	120	260
Ed201/6
																															302	367	120	260
與制動器有關的尺寸													技術參數
制動盤直徑D1	b1		D2		D3		E		K1		S		配套推動器									制動盤直徑D1										整機重量(Kg)
450	30		350		180		175		105		0.9±0.2		制動器型號			輸入功率(W)			額定電流(A)			450		500		560		630		710
500	30		400		230		200		130													最大制動力矩(N.m)
560	30		460		290		230		160				Ed50/6			210			0.48			1025		1175		1350		-		-		178
630	30		530		360		265		195				Ed80/6			330			1.42			1720		1965		2260		2605		-		179
710	30		610		440		305		230				Ed121/6			330			1.44			2700		3085		3550		4090		4665		194
													Ed201/6			450			1.45			4195		4790		5510		6350		7310		194

YPZ2Ⅲ液壓臂盤式制動器技術參數及外形尺寸表

制動器型號	t	H1		H2		H3		b2		d3	f	g	h1	i1	i2	K2	A2	A3	n1	n2	P1	P2	q		n		C2		R		A1	C1	X	V
Ed121/6	35	1170		910		1045		120		27	415	460	370	180	180	160	305	310	110	215	225	206	30		20		120		735		354	394	120	260
Ed201/6																															354	394	120	260
																															354	394	120	260
Ed301/6
與制動器有關的尺寸													技術參數
制動盤直徑D1	b1		D2		D3		E		K1		S		配套推動器									制動盤直徑D1										整機重量(Kg)
630	30		500		310		250		170		0.9±0.2		制動器型號			輸入功率(W)			額定電流(A)			450		500		560		630		710
710	30		580		390		290		210													最大制動力矩(N.m)
800	30		670		480		335		255				Ed121/6			330			1.44			3750		4500		5600		-		-		294
900	30		770		580		385		305				Ed201/6			450			1.45			6305		7315		9710		10970		-		294
1000	30		870		680		435		355				Ed301/6			550			1.46			9170		10640		14120		15960		20540		295
1250	30		1120		930		560		480				·注:D2-理論摩擦直徑;D3-允許最大的聯軸器外徑;S-每側瓦塊退距?！ぷ畲笾苿?dòng)力矩:最大制動力/1000x(D2/2) ·摩擦系數:μ=0.4

YPZ2ⅠⅡⅢ液壓臂盤式制動器貨源產地生產廠家還為用戶提供YWZB、YWZ3B、YWZ8、YWZ9(YWZ5）、YWZ4B、YW、YW-L、YW-E、TWZ(B)、YWZ13、YWZ2、MW(Z)、JZ、ZWZA、ZWZ2、ZWZ3鼓式制動器，礦用DYW隔爆型制動器、廠用防爆、廠用BZES隔爆封閉式制動器，YPZ2ⅣⅤⅥ、DAZ、SH、SE、YZ、DCPZ、BNM、SB/SBD等盤式制動器，QP系列氣動鉗盤式制動器、YLBZ液壓輪邊制動器、YFX液壓防風鐵楔制動器、YJGQ(液壓夾軌器)等防風制動器，ED1\YT1系列電力液壓推動器、ZED交流直流兩用電力液壓推動器、BYT1\BEd系列隔爆式電力液壓推動器、EDX系列電力液壓推動器等驅動裝置（液壓罐、制動器電機）、制動瓦塊、制動器架子等成套\零部件及相關產品的設計制造（定制）和配件批發零售、安裝修理維修等服務。更多制動器的設計制造安裝規范、認證標準、結構形式、材質工藝、工作原理、防爆等級、產品特性、制動力矩/退距、額定電流、通電持續率、功率、型號規格、技術參數、安裝使用注意事項說明、常見問題故障排除與維護保養重點以及出廠價格等請聯系客服咨詢。
