MH型電動葫蘆單梁門式起重機（桁架式）
產品介紹
MH型電動葫蘆單梁門式起重機（桁架式）又稱MH型單梁龍門吊，它與CD、MD等型號的電動葫蘆配套使用，是一種有軌運行的中小型起重機，起重量有：1、2、3、5、10、16、20噸（T），適用跨度12-30米，工作環境-20C~+40°C內。
本產品為一般用途起重機，另有MH型上包下花電動葫蘆門式起重機、MH型箱梁式電動葫蘆門式起重機、MHE型雙電動葫蘆門式起重機、BMH型半腿電動葫蘆門式起重機、MHY型冶金耐高溫電動葫蘆門式起重機等，多用于露天場所及倉庫的裝卸或抓取物料，本產品有地面操縱和室內操縱兩種形式。
MH型電動葫蘆門式起重機生產廠家并提供非標起重量、起升高度、起升/運行速度、改變控制方式等方面的設計制造、安裝調試、大修改造、修理維修、年檢維保等服務，更多防爆、抓斗、電磁吸盤、冶金耐高溫、歐式新型（低凈空）等國標/非標/專用電動葫蘆單梁起重機廠家品牌、技術參數、圖紙?jiān)O(shè)計、施工方案、報價預算請咨詢客服。
產品說明
- 電動葫蘆單梁門式起重機
- 龍門吊/門機
- MH
- 單梁門式
- 河南新鄉
- 可非標制作
- 三相交流380V-50Hz
- 定制生產
- 15~20天
- 無
- 全國
- 自提/代辦貨運
- 安裝另計
- 一年保修
產品圖冊
相關參數

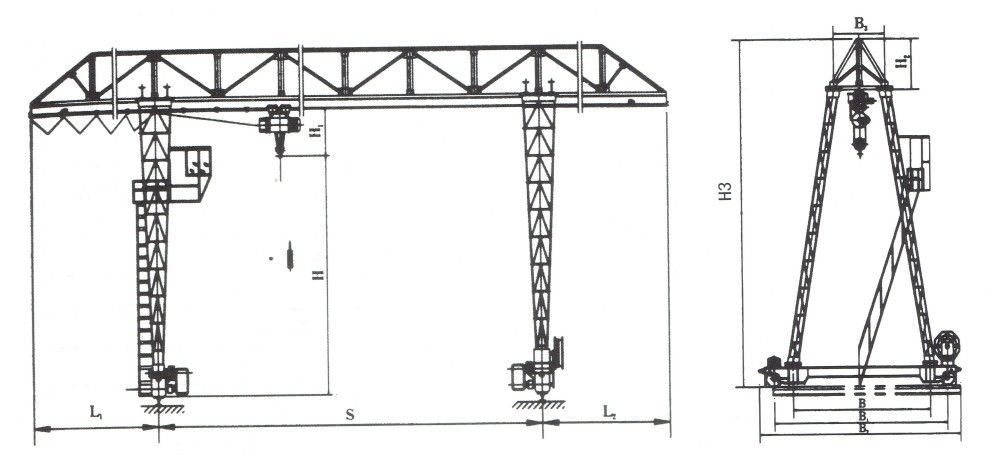

MH型電動葫蘆門式起重機外形尺寸圖（桁架式）
MH型5噸電動葫蘆門式起重機技術參數表
| 起重量 | t | 5 | ||||||||||
| 跨度 | m | 12 | 16 | 20 | 24 | |||||||
| 起升高度 | m | 6/9 | ||||||||||
| 運 行 機 構 | 運行速度 | 地面 | m/min | 20 | ||||||||
| 司機室 | 20 | 30 | ||||||||||
| 電動機 | 地面 | YSE802-4/0.8x2 | YSE90L-4/1.5x2 | |||||||||
| 司機室 | ZDR100-4/1.5x2 | ZDR112L1-4/2.1x2 | ||||||||||
| 減速器 | LD驅動裝置 | |||||||||||
| 車輪直徑 | mm | Φ270 | ||||||||||
| 電 動 葫 蘆 | 型號 | CD1 MD1 | ||||||||||
| 起升速度 | m/min | 8 0.8/8 | ||||||||||
| 運行速度 | m/min | 20 | ||||||||||
| 電動機 | 起升 | ZD1 41-4/7.5 ZDS1 0.8/7.5 | ||||||||||
| 運行 | ZDY21-4/0.8 | |||||||||||
| 工作級別 | A3 | |||||||||||
| 薦用鋼軌 | P24 | |||||||||||
| 電源 | 三相交流380V 50HZ | |||||||||||
| 起重機重量 | 地面 | Kg | 6646/8646 | 74300 | 10163/12163 | 11931/13931 | ||||||
| 司機室 | Kg | 6996/8996 | 7780/9780 | 10513/12513 | 12281/14281 | |||||||
| 最大輪壓 | KN | 37/42 | 40/46 | 44/50 | 48/54 | |||||||
| 基本尺寸 | L1 | mm | 2000 | 3000 | 4000 | 00 | ||||||
| L2 | mm | 2000 | 3000 | 4000 | 5000 | |||||||
| H1 | mm | 1120 | ||||||||||
| H2 | mm | 1100 | 1250 | 1350 | 1500 | |||||||
| H3 | mm | 8265/11265 | 8285/11465 | 8485/11665 | 8486/10665 | |||||||
| B | mm | 4500/5900 | ||||||||||
| B1 | mm | 5200/6600 | ||||||||||
| B2 | mm | 5600/7000 | ||||||||||
| B3 | mm | 1500 | ||||||||||
MH型10噸電動葫蘆門式起重機技術參數表
| 起重量 | t | 10 | |||||||||||
| 跨度 | m | 12 | 16 | 20 | 24 | 30 | |||||||
| 起升高度 | m | 6、9 | |||||||||||
| 運 行 機 構 | 運行速度 | 地面 | m/min | 20 | |||||||||
| 司機室 | 20 30 | ||||||||||||
| 電動機 | 地面 | YSE90L-4/1.5x2 | |||||||||||
| 司機室 | ZDR112L1-4/2.1x2 | YZR132M2-6/4x2 | |||||||||||
| 減速器 | LD驅動裝置 | ZSC600 | |||||||||||
| 車輪直徑 | mm | Φ400 | Φ600 | ||||||||||
| 電 動 葫 蘆 | 型號 | CD1 MD1 | |||||||||||
| 起升速度 | m/min | 7 0.7/7 | |||||||||||
| 運行速度 | m/min | 20 | |||||||||||
| 電動機 | 起升 | ZD151-4/13 ZDS11.5/13 | |||||||||||
| 運行 | ZDY121-4/0.8x2 | ||||||||||||
| 工作級別 | A3 | ||||||||||||
| 薦用鋼軌 | P38 | ||||||||||||
| 電源 | 三相交流380V 50HZ | ||||||||||||
| 起重機重量 | 地面 | Kg | 12238/ 14238 | 15059/ 17059 | 17423/ 19423 | 21120/ 23120 | 32700 | ||||||
| 司機室 | Kg | 12750/ 14688 | 15509/ 17509 | 14873/ 20873 | 21570/ 23570 | 33200 | |||||||
| 最大輪壓 | KN | 97/102 | 105/110 | 113/118 | 121/126 | 149 | |||||||
| 基本尺寸 | L1 | mm | 3000 | 4000 | 5000 | 6000 | 7500 | ||||||
| L2 | mm | ||||||||||||
| H1 | mm | 1350 | |||||||||||
| H2 | mm | 1250 | 1500 | 1650 | 1900 | ||||||||
| H | mm | 9600/11600 | 8750/11750 | 9000/12000 | 12250 | ||||||||
| B | mm | 4500/5500 5500/6500 | |||||||||||
| B1 | mm | 5500/6500 6500/7500 | |||||||||||
| B2 | mm | 6000/7100 7100/8100 | |||||||||||
| B3 | mm | 1600 | |||||||||||
MH型16噸電動葫蘆門式起重機技術參數表
| 起重量 | t | 16 | ||||||||||
| 跨度 | m | 12 | 16 | 20 | 24 | 30 | ||||||
| 起升高度 | m | 6;9 | ||||||||||
| 運 行 機 構 | 運行速度 | 地面 | m/min | 20 | ||||||||
| 司機室 | 20 | 30 | ||||||||||
| 電動機 | 地面 | YZR132M2-6/4x2 | YZR160M1-6/6.3x2 | |||||||||
| 司機室 | ||||||||||||
| 減速器 | ZSC600 | |||||||||||
| 車輪直徑 | mm | Φ500 | Φ600 | |||||||||
| 電 動 葫 蘆 | 型號 | CD1 | ||||||||||
| 起升速度 | m/min | 3.5 | ||||||||||
| 運行速度 | m/min | 20 | ||||||||||
| 電動機 | 起升 | ZD151-4/13 | ||||||||||
| 運行 | ZDY121-4/0.8x2 | |||||||||||
| 工作級別 | A3 | |||||||||||
| 薦用鋼軌 | P43 | |||||||||||
| 電源 | 三相交流380V 50HZ | |||||||||||
| 起重機重量 | 地面 | KG | 15217/ 18217 | 18923/ 21923 | 21822/ 24822 | 27020/ 30020 | 29758/ 32758 | |||||
| 司機室 | KG | 15667/ 18667 | 19373/ 22373 | 22272/ 25272 | 27472/ 30470 | 30208/ 33208 | ||||||
| 最大輪壓 | KN | 143/150 | 152/159 | 165/174 | 169/176 | 180/190 | ||||||
| 基本尺寸 | L1 | mm | 3000 | 4000 | 5000 | 6000 | ||||||
| L2 | mm | |||||||||||
| H1 | mm | 2300 | ||||||||||
| H2 | mm | 1700 | 2000 | 2100 | 2200 | 2500 | ||||||
| H3 | mm | 10100/ 13100 | 10400/ 13400 | 10400/ 13400 | 10600/ 13600 | 10700/ 13700 | ||||||
| B | mm | 5500/6000 | 6500/7500 | |||||||||
| B1 | mm | 6500/7000 | 7500/8500 | |||||||||
| B2 | mm | 7000/7500 | 8000/9200 | |||||||||
| B3 | mm | 1600 | 1700 | |||||||||
MH型20噸電動葫蘆門式起重機技術參數表
| 起重量 | t | 20 | ||||||||||||||
| 跨度 | m | 12 | 16 | 20 | 24 | 30 | ||||||||||
| 起升高度 | m | 6;9 | ||||||||||||||
| 運 行 機 構 | 運行速度 | 地面 | m/min | 20 | ||||||||||||
| 司機室 | 20 30 | |||||||||||||||
| 電動機 | 地面 | YZR160M1-6/6.3x2 | YZR160M2-6/8.5x2 | |||||||||||||
| 司機室 | ||||||||||||||||
| 減速器 | ZSC600 | |||||||||||||||
| 車輪直徑 | mm | Φ600 | ||||||||||||||
| 電 動 葫 蘆 | 型號 | HC | ||||||||||||||
| 起升速度 | m/min | 3.5 | ||||||||||||||
| 運行速度 | m/min | 20 | ||||||||||||||
| 電動機 | 起升 | ZD152-4/18.5 | ||||||||||||||
| 運行 | ZDY121-4/0.8x4 | |||||||||||||||
| 薦用鋼軌 | P43 | |||||||||||||||
| 電源 | 三相交流380V 50HZ | |||||||||||||||
| 起重機重量 | 地面 | Kg | 19380 | 24476 | 29686 | 35137 | 39875 | |||||||||
| 司機室 | 20257 | 25368 | 30497 | 36018 | 40553 | |||||||||||
| 最大輪壓 | KN | 173/181 | 188/196 | 202/210 | 217/225 | 228/236 | ||||||||||
| 基本尺寸 | L1 | mm | 3000 | 4000 | 5000 | 6000 | 7500 | |||||||||
| L2 | mm | |||||||||||||||
| H | mm | 6000/9000 | ||||||||||||||
| H1 | mm | 1825 | ||||||||||||||
| H2 | mm | 1600 | 1800 | 2000 | 2200 | 2400 | ||||||||||
| B | mm | 5500/6000 | 6500/7500 | |||||||||||||
| B1 | mm | 6500/7000 | 7500/8500 | |||||||||||||
| B2 | mm | 7000/7500 | 8000/9200 | |||||||||||||
| B3 | mm | 1600 1700 | ||||||||||||||
