LH型電動葫蘆雙梁橋式起重機

產品介紹

LH型電動葫蘆雙梁橋式起重機，設計起重量有：1、2、3、5、7.5、10、16、20、32、50、75、80、100噸（T）等，并且有主付鉤電動葫蘆橋式起重機，它廣泛用于工廠、倉庫、料場等不同場合吊運貨物，起升機構電動葫蘆可采用環鏈葫蘆和鋼絲繩電動葫蘆，鋼絲式電動葫蘆設計形式可采用小車上座式和下懸式的安裝方法，尤其適合較為低矮的車間安裝使用，禁止在易燃易爆、腐蝕性介質環境中使用。本產品設有地面和操縱室兩種操作形式。地面分為有線按鈕控制和無線遙控器控制，操縱室有開式、閉式兩種，可根據實際情況分為左或右面安裝兩種形式，入門方向有側面及端面兩種，以滿足用戶在各種不同需要的情況下進行選擇。

LH型電動葫蘆雙梁橋式起重機主梁與端梁連接設計形式有掛式、半座式、座式加高等，廠家并提供非標起重量、起升高度、起升/運行速度、改變控制方式等方面的設計制造、安裝調試、大修改造、修理維修、年檢維保等服務，更多防爆、雙起升、抓斗、電磁吸盤、冶金耐高溫、歐式新型（低凈空）、懸掛等國標/非標/專用電動葫蘆雙梁起重機廠家品牌、技術參數、圖紙設計、施工方案、報價預算請咨詢客服。

產品說明

產品名稱：電動葫蘆橋式起重機
別名別稱：葫蘆雙/吊機/天車/航吊/航車
型號規格：LH
所屬類別：雙梁橋式
產品產地：河南新鄉
非標定制：承接非標制造
動力形式：三相交流380V-50Hz
是否現貨：定制產品
生產周期：10~15天
包裝形式：無/包裝另計
供貨范圍：全國
送達方式：自提/代辦貨運
是否安裝：安裝另計
售后方式：一年保修

產品圖冊

相關參數

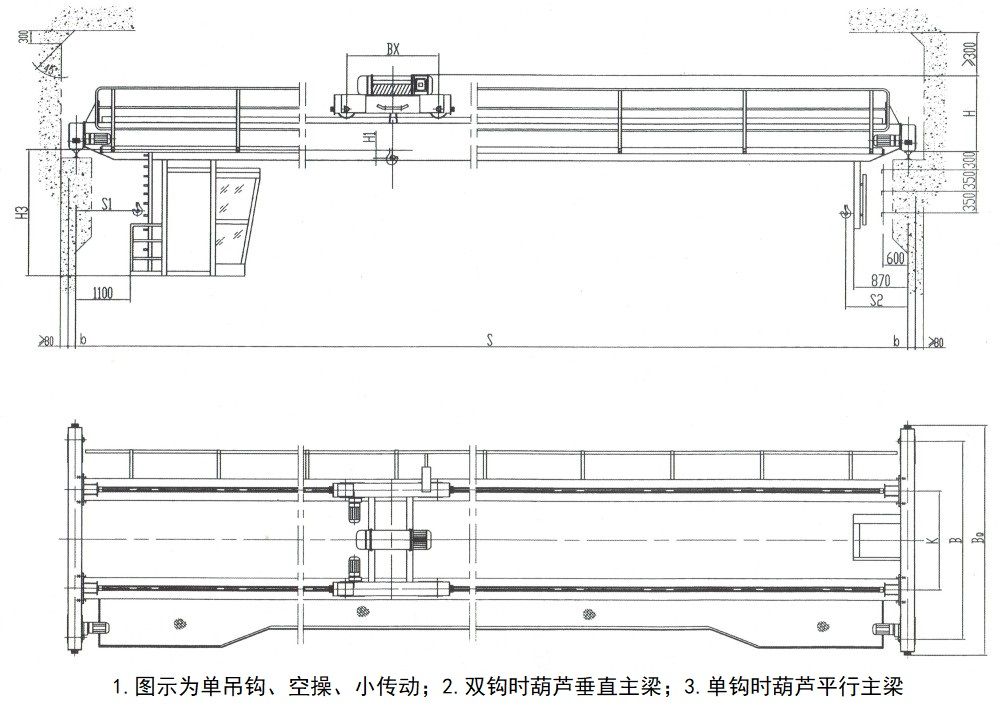

LH型電動葫蘆雙梁橋式起重機設計圖


LH型3噸電動葫蘆雙梁橋式起重機技術參數表

起重量			t	3
操縱形式				空操或地操
速度	起升		m/min	8、8/0.8
	小車運行			20
	大車運行	地面		20(30)
		操縱室		20(30)
電動機	起升		型號 KW	ZD₁32-4/4.5 ZDS₁-0.4/4.5
	小車運行			YSE801-4/0.4X2
	大車運行	地面		YSEP 90L-4/1.5x2					YSE80₂-4/0.8x4
		操縱室		ZDR100-4/1.5x2					ZDR100-4/1.5x4
電動葫蘆			型號	CD₁-3 MD₁-3
起升高度			m	6、9、12
工作級別				A3~A4
電源				三相交流50 Hz 380V
薦用鋼軌			kg/m	24
跨度			m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
最大輪壓			KN	33	36	38	45	50	60	77	87
自重	地面操縱		t	4.5	5.4	6.4	8	9.9	13.8	16.9	19.1
	操縱室閉式			5.6	6.6	7.7	9.4	10.7	14.6	17.7	19.9
基本尺寸	Bo		mm	4150			3900	4350	4650
	B			3400			3400	3600	3900
	K			1400
	H₃			空操為2300，地操無此尺寸
	H₁			~100					~350
	H			1200					1450
	Bx			1300
	S₁、S₂			1500/1900

LH型5噸電動葫蘆雙梁橋式起重機技術參數表

起重量			t	5
操縱形式				空操或地操
速度	起升		m/min	8、8/0.8
	小車運行			20
	大車運行	地面		20(30)
		操縱室		20(30)
電動機	起升		型號 KW	ZD₁ 41-4/7.5 ZDS₁-0.8/7.5
	小車運行			YSE80₂-4/0.8X2
	大車運行	地面		YSE90L-4/1.5x2					YSE80₂-4/0.8x4
		操縱室		ZDR100-4/1.5x2					ZDR100-4/1.5x4
電動葫蘆			型號	CD₁-5 MD₁-5
起升高度			m	6、9、12、18
工作級別				A3~A4
電源				三相交流50 Hz 380V
薦用鋼軌			kg/m	38
跨度			m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
最大輪壓			KN	45	50	55	61	66	78	89	95
自重	地面操縱		t	5.1	6.4	7.6	9.2	11.3	15.5	18.4	20.7
	操縱室閉式			6.2	7.6	8.9	10.6	12.8	16.3	19.2	21.5
基本尺寸	Bo		mm	4150				4350	4650
	B			3400				3600	3900
	K			1400
	H₃			空操為2300，地操無此尺寸
	H₁			~-50						~-300
	H			1250						1500
	Bx			1300
	S₁、 S₂			1600/2000

LH型10噸電動葫蘆雙梁橋式起重機技術參數表

起重量			t	10
操縱形式				空操或地操
速度	起升		m/min	7、7/0.7
	小車運行			20
	大車運行	地面		20(30)
		操縱室		20(30)
電動機	起升		型號 KW	ZD151-4/13
	小車運行			YSE80₂-4/0.8x2
	大車運行	地面		YSEP90L-4/1.5x2			YSEP100L₁-4/ 2.2x2		YSEP90L-4/1.5
		操縱室		ZDR100-4/1.5x2			ZDR112L₁-4/ 2.2x2
電動葫蘆			型號	CD₁-10 MD₁-10
起升高度			m	9、12
工作級別				A3~A4
電源				三相交流50Hz380V
薦用鋼軌			kg/m	38
跨度			m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
最大輪壓			KN	72	77	83	88	95	109	122	132
自重	地面操縱		t	6.1	7.2	8.3	10.3	12.4	17	19.5	23
	操縱室閉式			7.2	8.4	9.6	11.7	13.9	17.8	20.4	23.8
基本尺寸	Bo		mm	4150			4250	4350	4650
	B			3400			3500	3600	3900
	K			1400
	H₃			空操為2300，地操無此尺寸
	H₁			~100					~350
	H			1450					1700
	Bx			2000
	S₁、S₂			1600/2000

LH型16噸電動葫蘆雙梁橋式起重機技術參數表

起重量			t	16
操縱形式				空操或地操
速度	起升		m/min	3.5、3.5/0.35
	小車運行			20
	大車運行	地面		20(30)
		操縱室		20(30)
電動機	起升		型號 KW	ZD₁51-4/13
	小車運行			YSE90L-4/1.5X2
	大車運行	地面		YSEP90L-4/1.5x4				三合一減速機
		操縱室		ZDR100-4/1.5x4
電動葫蘆			型號	CD₁-16 MD₁-16
起升高度			m	9、12
工作級別				A3~A4
電源				三相交流50 Hz 380V
薦用鋼軌			kg/m	38
跨度			m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
最大輪壓			KN	107	115	122	135	149	160	170	178
自重	地面操縱		t	7	8.5	9.8	11.8	17.7	21.2	23.7	26.7
	操縱室閉式			8.1	9.7	11.1	13.2	18.5	22	24.5	27.5
基本尺寸 basic size	Bo		mm	4250				4920	4960
	B			3500				3800	4000
	K			1400
	H₃			空操為2300，地操無此尺寸
	H₁			~550				~300
	H			1450				1700
	Bx			2000
	S₁ S₂			1900/2200

LH型20噸電動葫蘆雙梁橋式起重機技術參數表

起重量			t	20
操縱形式				空操或地操
速度	起升		m/min	6、6/0.6
	小車運行			20
	大車運行	地面		20
		操縱室		20
電動機	起升		型號 KW	ZD₁52-4/18.5
	小車運行			YSE90L-4/1.5x2
	大車運行	地面		YSEP90L-4/1.5x4				三合一減速機
		操縱室		ZDR100-4/1.5x4
電動葫蘆			型號
起升高度			m	9、12
工作級別				A3~A4
電源				三相交流50 Hz 380V
薦用鋼軌			kg/m	38
跨度			m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
最大輪壓			KN	132	138	150	157	180	190	200	210
自重	地面操縱		t	8.9	10.3	11.7	13.9	20.4	23.8	27	29.7
	操縱室閉式			10	11.5	13	15.3	21.2	24.6	27.8	30.5
基本尺寸	B_Q		mm	4650				5400	5460
	B			3900				4300	4500
	K			1800
	H₃			空操為2300，地操無此尺寸
	H₁			600				400
	H			1700				1900
	Bx			2000
	S₁ S₂			2000/2200
