MG(U)型雙梁吊鉤門式起重機

產品介紹

MGU型門式起重機又稱龍門吊、U型門機、U型雙梁門機等，起重量、起升高度/跨度/軌道外懸是根據用戶要求進行定制，該機適用于大跨度、裝卸作業頻繁的鐵路貨場、港口、露天倉庫、集裝箱中轉站等。該機采用U型門架，其過腿凈空大(近7m)，適用于長大笨重貨物和集裝箱裝卸作業。，禁止在易燃易爆、腐蝕性介質環境中使用。本產品設有地面和操縱室兩種操作形式，操縱室有開式、閉式兩種，可根據實際情況分為左或右面安裝兩種形式，入門方向有側面及端面兩種，以滿足用戶在各種不同需要的情況下進行選擇。該機導電形式有滑觸線和電纜兩類，優先推薦滑觸線形式，訂貨時應明確導電形式和位置。

MGU型門式起重機生產廠家并提供非標起重量、起升高度、起升/運行速度、改變控制方式等方面的設計制造、安裝調試、大修改造、修理維修、年檢維保等服務，更多防爆、抓斗、電磁吸盤、歐式新型（低凈空）等國標/非標/專用門式起重機廠家品牌、技術參數、圖紙設計、施工方案、報價預算請咨詢客服。

產品說明

產品名稱：U型雙梁吊鉤門式起重機
別名別稱：龍門吊/門機/雙梁龍門
型號規格：MG(U)型
所屬類別：雙梁門式
產品產地：河南新鄉
非標定制：可非標定制
動力形式：三相交流380V-50-Hz
是否現貨：定制生產
生產周期：60~100天
供貨范圍：全國
是否安裝：可提供安裝
售后方式：一年保修

產品圖冊

U型雙梁吊鉤門式起重機

相關參數

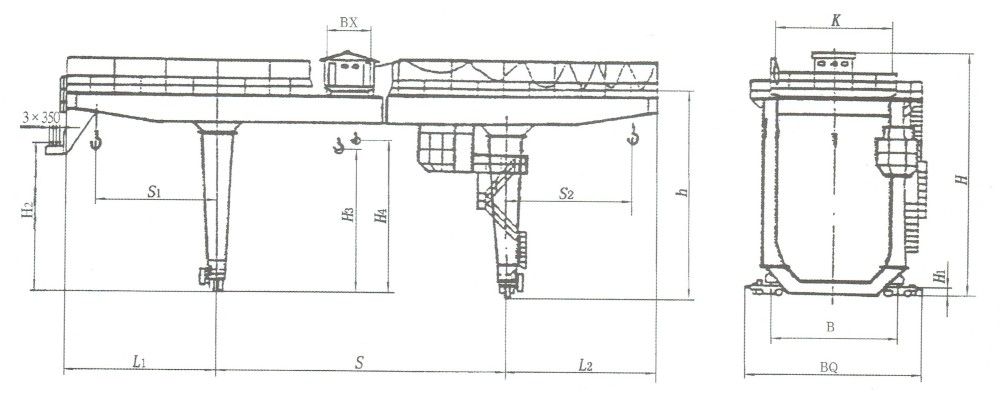

U型雙梁吊鉤門式起重機外形尺寸圖


U型雙梁吊鉤門式起重機外形尺寸表

起重量		10					16			20/10					32/10		36/16				50/ 10
跨距S（m）		18	22	26	30	35	18	22	30	18	22	26	30	35	22	26	22	26	30	35	32
H		14440		14740	14690		14660			14560	14660	14550	15360		16000		16260				17160
H₁		1000					1000			1100					1100		1100				1350
H₂	(mm)	9400					8400		11000	9400					10000		11000				11260
H₃		11500					10500-12000			10500					11500		11500				12000
H₄										11000					12000		12000				13000
h		12000		12300	12250		12000		13205	12000	12100	12000	12622	12800	13200		13300				14200
L₁		8750		9750	10500	11500	8000	9000	9500	8000	9000	9500			9500		9000		10000		13000
L₂		8750		9750	10500	11500	8000	9000 9500		8000	9000	9500			9500		9000		10000		13000
S₁		6500		7500	8000	0006	5500	6500 7500		5500	6500	7500			7000		6500		7500		10000
S₂		6500		7500	8000	9000	5500	6500 7500		5500	6500	7000			7000		6500		7500		10000
B_Q		11240		12530	11990		10820	11990		11800	11990		11750		11750		11040				12920
B		9150		9230	8500		9500	8500		9500	8500		8010		8010		8210				8210
K		7000					7000			7000					7000		7000				7000
Bx		2100					2100			2800					3000		3000				3100

U型雙梁吊鉤門式起重機技術參數表

起重量				10						16			20/10						32/10			36/16				50/10
跨度			(m)	18	22	26		30	35	18	22	30	18	22	26		30	35	22		26	22	26	30	35	35
起升高度		主		11.5						10.5		12	10.5						11.5			11.5				12
		副											11						12			12				13
工作級別				A5						A5			A5									A5				A5
速度	起升	主	(m/min)	8.5						7.9			7.2						7.5			7.8				6
		副											10.4						10.4			10.5				10.4
	運行	小車		43.8						44.5			44.5						41.9			41.9				38.13
		大車		37.6		40				38		36	38		36				40			40		38		38
電動機	起升	主	(型號/kw)	YZR180L-6/17						YZR225M-8/ 26			YZR225M-8/26						YZR280S- 10/42			YZR280M-10/55				YZR280M- 10/55
		副											YZR200L-6/26						YZR200L-6 /26			YZR225M-6/34				YZR200L-6 /26
	運行	小車		YZR132M₁-6/2.5x2						YZR132M₂-6/ 4x2			YZR132M₂-6/4x2						YZR132M₁- 6/6.3x2			YZR160M₁-6/ 6.3x2				YZR160M1- 6/6.3x2
		大車		YZR160L- 6/13x2		YZR160L- 6/13x2				YZR160L- 6/13x2		YZR160M₁-6/6.3x4	YZR160L-6 /13x2		YZR160M₂-6/ 8.5x4				YZR160M₂- 6/8.5x4			YZR160M₂-6 /8.5x4		YZR160L-6 /13x4		YZR160L-6/ 13x4
質量	小車		(t)	9						9.5			12						16			18				24
	總重			63.2	67.2	78	85		100	78	83.4	106	79	85	96	110		120	95	108		106	118	138	155	195
最大輪壓(KN)				225	235	295	255		285	353	373	255	376	389	208	223		240	324	334		314	334	354	363	452
薦用鋼軌				43kg/m						50kg/m QU70
電源				三相交流 380V 50Hz
